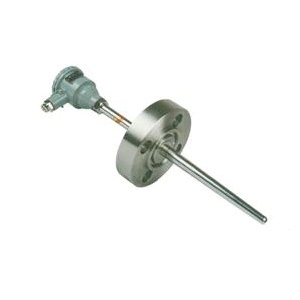

拱顶热电偶
WRCK-281, WRCK-291, WRCK-202, WRCK-222, WRCK-232, WRCK-282, WRCK-292. WRCK2-221, WRCK2-231, WRCK2-222, WRCK2-232WREK-301, WREK-321, WREK-331, WREK-381, WREK-387, WREK-391, WREK-302, WREK-322, WREK-332, WREK-382, WREK-388, WREK2-321, WREK2-331, WREK2-322 WREK2-332 ,WRNK-301,
工作原理
两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。热电偶就 是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。结构拱顶热电偶是为了适应高炉拱顶温度的检测,而进行设计制造的新型热电偶。
热电偶保护管选用进口SiC再结晶材料能够满足高炉测温的特殊要求,在构造上,有密封、耐振动、可以垂直安装和有快速装卸的法兰结构。
安装
对热电偶与热电阻的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点:
1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻.
2、带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:
(1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;
(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;
(3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可.
(4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.
技术参数
电气出口:M20×1.5,NPT1/2
分度号:S
测温范围:0~1300℃
公称压力:0.3MPa
热响应时间:τ0.5<360S
允许误差△t:±1.5℃或±0.25%,
|
