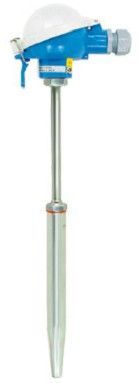

超临界电站用热电偶 WRNK2-332
WRNK2-332型热电偶是专为超临界电站高温高压工况设计的温度测量装置，采用模块化结构设计与特种合金材料技术，能够满足现代高效发电机组对温度监测的严苛要求。产品通过优化传感器结构与信号传输路径，显著提升了在复杂热力环境下的测量稳定性与响应速度。
该产品核心测温元件选用耐高温复合材质，结合多层防护结构设计，可在0-1300℃范围内实现精准的温度信号采集。针对超临界机组蒸汽参数高、介质流速快的特点，特别强化了保护套管与连接部件的机械强度，通过多道密封工艺有效防止高温介质渗透，确保测量单元在长期振动工况下的结构完整性。
在热力循环系统关键节点应用中，WRNK2-332采用分体式安装设计，支持垂直、倾斜等多种安装方式，适配不同规格的工艺管道接口。其模块化接线盒组件采用双层隔离结构，内置信号补偿系统，可有效抑制电磁干扰对测量精度的影响，特别适用于锅炉受热面、主蒸汽管道等强扰动区域的温度监控。
产品经过特殊表面处理工艺，具备优异的抗高温氧化与抗腐蚀性能，在启停频繁的调峰工况下仍能保持稳定的热电特性。维护方面采用可更换式测量芯体设计，支持在线维护操作，显著降低设备全生命周期使用成本。目前该型号产品已在多个超超临界机组项目中实现规模化应用，为发电设备的安全经济运行提供了可靠的温度监测解决方案。
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
