模拟，霍尔式接近开关JCW-30QA 价格
产品概述

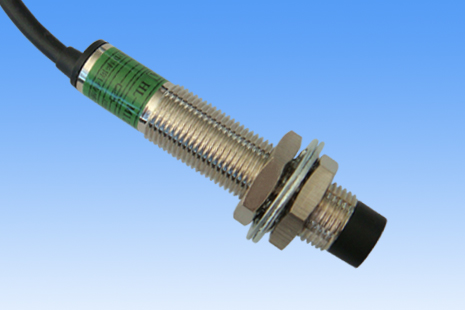

JCW-30QA是一款基于霍尔效应原理设计的非接触式位置检测传感器，采用高灵敏度磁感应元件，可实现稳定可靠的物体接近检测。该产品通过磁性物体触发工作，无需物理接触即可输出开关信号，适用于各类自动化控制场景。产品结构采用环氧树脂一体化封装，具有良好的环境适应性。110
核心特点
该产品具有响应速度快、使用寿命长、抗干扰能力强等特点。其工作原理是通过检测永磁体或导磁体产生的磁场变化来实现开关功能，输出信号纯净稳定。产品采用直流三线NPN输出方式，可与PLC等控制系统直接兼容。内部集成了状态指示灯，便于现场工作状态观察。产品设计紧凑，安装方式灵活，支持M12螺纹固定或支架安装。1416
技术参数
JCW-30QA工作电压范围为DC12-24V，检测距离可根据需求在0.1-3mm范围内调节。产品采用耐用的金属外壳，防护性能良好，可适应一定程度的振动、尘埃和湿度环境。输出形式提供常开/常闭可选，响应频率满足大多数工业场景需求。产品工作温度范围覆盖-20℃至70℃，能满足常规工业环境使用要求。726
应用场景
该产品广泛应用于机械加工、自动化产线、包装设备等领域，特别适合需要非接触检测的场合。在汽车制造中可用于车门位置检测，在纺织机械中可用于纱线张力控制，在食品包装设备中可用于物料到位检测。产品还可应用于电子设备、阀门控制等需要对金属物体进行位置检测的工业场景。215
使用说明
产品安装时应确保感应面与被测物体保持适当距离，避免强磁场干扰。接线时需注意极性，建议使用屏蔽电缆以减少信号干扰。在使用过程中可透过指示灯确认工作状态，定期清洁感应面可保持最佳检测性能。产品适用于大多数工业自动化控制系统的信号采集需求。1623
模拟，霍尔式接近开关
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量线性传感器, 霍尔位移传感器 ,电容式接近开关 ,磁感应线性传感器,模拟量接近开关
外形编号: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
检测距离: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
电流型型号: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
电压型型号: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 检测时 ≤20mA ... < 4mA
功耗 无检测时 ≤20mA
电压范围: 15-30V DC
负载电阻 电 流 型: 0 ～ 300 Ω
负载电阻 电 压 型: ≥500KΩ
输 出 电 流 型: 4 ～ 20 mA
输 出 电 压 型: 0 ～ 10 V
输出特性曲线: 略
允许电压波动: ≤ 5%
空载电流（24V时） 40mA
输出信号: PNP模拟
线性误差: ≤2%
外壳材料: 金属表面处理/ABS塑料
温度飘移: ≤0.01mm／℃
重复精度: ≤１％
环境温度: －25℃ ～85℃
防护等级 IP67
霍尔式接近开关原理简介
具当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为
U=KIB/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
|
