模拟，霍尔式接近开关NJK-5002AB 价格
产品概述

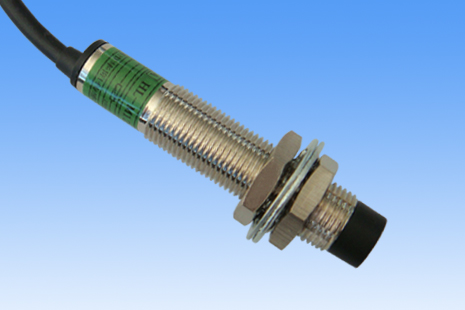

模拟霍尔式接近开关NJK-5002AB是一款基于霍尔效应原理设计的磁性感应传感器，采用屏蔽式结构和直流型供电方案。该产品可检测φ12*2mm磁铁，标准检测距离为10mm±10%，工作温度范围覆盖-30℃至+65℃，适合多种工业环境应用。其输出方式支持NPN/PNP三线制配置，提供常开或常闭触点选择，便于与PLC等控制设备兼容。产品采用环氧树脂一体化封装工艺，具备良好的抗震、防尘和耐腐蚀特性，可适应纺织、机械、自动化生产线等场景的位置检测需求。1412
核心功能特点
该型号开关通过磁场变化触发信号输出，响应频率可达5000Hz，动作响应时间短，能实现高速运动物体的精准位置判断。产品内置温度补偿电路，在-10℃至70℃环境下检测距离偏差控制在±15%以内，稳定性优于常规电感式接近开关。其M12圆柱形外壳设计支持齐平或非齐平安装方式，背部配备LED状态指示灯，便于现场调试和维护。配合配套磁铁使用时，可实现无接触式检测，避免机械磨损，延长使用寿命。122219
典型应用场景
NJK-5002AB广泛应用于天车定位、推焦车行程控制、自动包装机械的物料检测等场景。在冶金行业可替代传统机械限位开关，用于高温环境下的设备联锁保护；在起重设备中通过磁铁随动检测实现吊钩高度监控；在自动化产线上可用于计数、分拣和到位检测等功能。产品支持DC 5-30V宽电压输入，输出电流达200mA，可直接驱动小型继电器或作为PLC输入信号源。3920
产品参数配置
标准款提供10mm有效检测距离，配套磁铁采用钕铁硼材质，磁感应强度约2300高斯。三线制接线方式含棕色（电源+）、蓝色（电源-）、黑色（信号输出）导线，线长标配1.5米。产品提供NPN常开、PNP常闭等多种输出组合可选，防护等级满足IP67标准，可短期耐受95%相对湿度环境。工作电压波动范围±10%时仍能保持稳定输出，安装间距建议大于2倍检测距离以避免相邻设备干扰。141723
服务与支持
产品出厂前经过严格的动作特性测试和老化试验，确保批次一致性。提供技术参数咨询、选型指导和安装示意图等配套服务。对于特殊应用场景可提供定制化解决方案，包括不同导线长度、连接器接口或外壳材质的非标选项。用户可根据实际需求选择单件或批量采购方案，产品包装采用防静电材料，附带简易安装支架和磁铁固定配件。242730
模拟，霍尔式接近开关
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量线性传感器, 霍尔位移传感器 ,电容式接近开关 ,磁感应线性传感器,模拟量接近开关
外形编号: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
检测距离: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
电流型型号: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
电压型型号: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 检测时 ≤20mA ... < 4mA
功耗 无检测时 ≤20mA
电压范围: 15-30V DC
负载电阻 电 流 型: 0 ～ 300 Ω
负载电阻 电 压 型: ≥500KΩ
输 出 电 流 型: 4 ～ 20 mA
输 出 电 压 型: 0 ～ 10 V
输出特性曲线: 略
允许电压波动: ≤ 5%
空载电流（24V时） 40mA
输出信号: PNP模拟
线性误差: ≤2%
外壳材料: 金属表面处理/ABS塑料
温度飘移: ≤0.01mm／℃
重复精度: ≤１％
环境温度: －25℃ ～85℃
防护等级 IP67
霍尔式接近开关原理简介
具当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为
U=KIB/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
|
