拉绳开关JSB/KLS-1 供应
产品概述
拉绳开关JSB/KLS-1是一种双向触动的紧急停机保护装置，专为各类输送设备设计。该产品采用铸铝外壳，防护等级达到IP65，能在恶劣环境下长期稳定工作。其结构紧凑，安装灵活，既可安装在输送机中间位置，也可布置在两端，适用于皮带输送机、斗式提升机、起重机等多种设备。开关配备自清洁触点，可靠性高，操作力仅为3-8公斤，确保紧急情况下能快速响应。127
功能特点
JSB/KLS-1拉绳开关具有双向触发功能，通过钢丝绳连接可实现沿线任意位置紧急停机。产品采用整体式盖板设计，接线和调整无需拆卸开关，维护简便。开关配备两对单刀双掷触点（1常开1常闭），触点容量为16A/250V AC，适用于多种控制回路。独特的双导线孔设计和3/4英寸螺纹接口便于现场安装，最大支持40米水平距离或30米倾斜距离的钢丝绳布置，每3米配有托环支撑以保持绳索张力。1414
应用场景
该产品广泛应用于冶金、电力、矿山、化工等行业的物料输送系统，包括常规皮带输送机、梭式输送机、裙边式给料机等设备。在包装生产线、堆料/取料系统以及轮船装卸系统中，JSB/KLS-1能有效实现现场紧急停机，保护设备和人员安全。其醒目的反光标识设计便于快速识别工作状态，特殊表面处理可适应酸碱盐等腐蚀性环境。2522
Product Introduction
The JSB/KLS-1 pull rope switch is a bidirectional emergency stop device designed for conveyor systems. Featuring a cast aluminum housing with IP65 protection, it operates reliably in harsh environments. The compact design allows flexible installation along conveyors or at terminals, suitable for belt conveyors, bucket elevators and cranes. With self-cleaning contacts and 3-8kg activation force, it ensures prompt response during emergencies. 1712
Key Features
This switch offers dual-direction triggering through connected wire ropes for emergency stops at any point. The integrated cover enables wiring and adjustment without disassembly. Equipped with SPDT contacts (1NO+1NC) rated 16A/250V AC, it supports various control circuits. Dual cable entries and 3/4" threaded ports facilitate installation, supporting up to 40m horizontal or 30m inclined rope spans with 3m-interval supports. 41425
Applications
Widely used in metallurgy, power generation, mining and chemical industries for material handling systems including belt conveyors and feeders. The device provides effective emergency shutdown for packaging lines, stockyard systems and ship loaders. High-visibility markers enhance status identification, while special surface treatments resist corrosive conditions. 51726

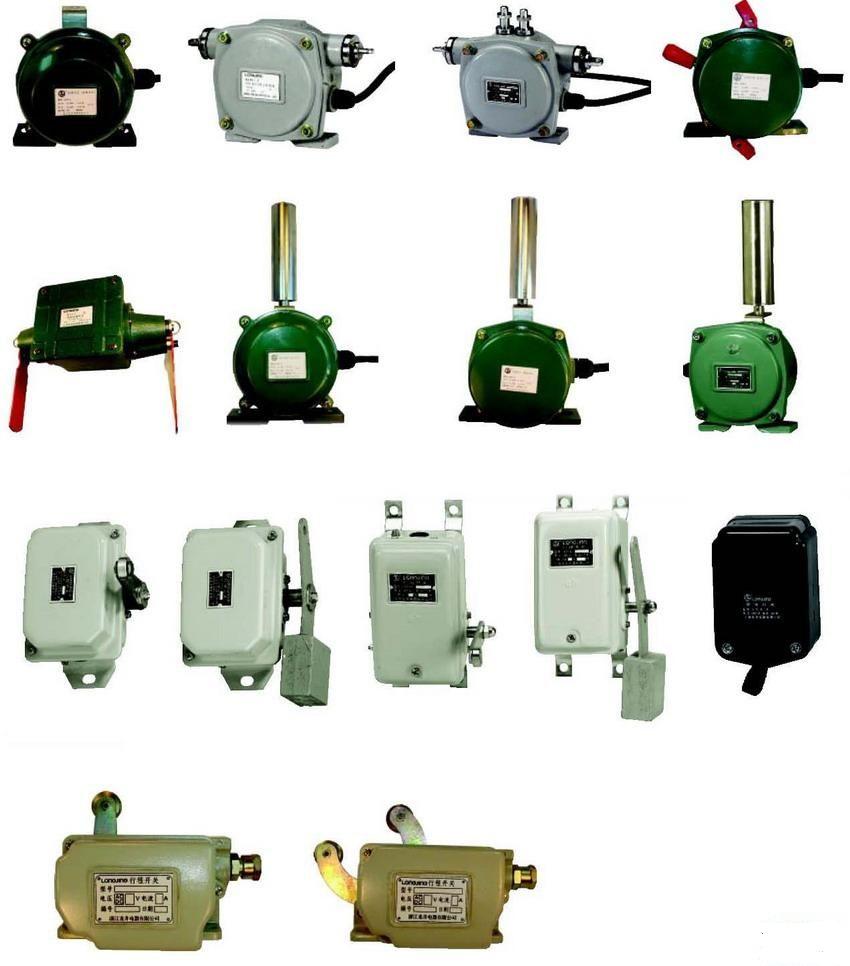

拉绳开关
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，FKLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。
适用范围：
拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等域的各种专门从事散料输送的输送设备。
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
|
