拉绳开关XDT-SL 供应
产品概述
XDT-SL双向拉绳开关是一款专为带式输送机系统设计的紧急安全保护装置，适用于冶金、煤炭、水泥、矿山、电力及港口等行业的散料输送设备。该产品采用铝合金或不锈钢材质铸造外壳，结构坚固且重量轻便，防护等级达到IP67，能有效抵御粉尘侵入和水流侵蚀，适应恶劣工业环境下的长期稳定工作。双侧拉绳设计允许从输送机任意位置触发紧急停机，确保人身与设备安全。116
核心特点
产品采用双向触动机制，两侧均可安装Φ4mm涂塑钢丝绳，操作距离通常设置为25-30米，每3米配置支撑托环以维持张力平衡。内部采用高精度凸轮结构和耐用微动开关，动作角度30°时触发信号，极限角度60°，确保响应灵敏可靠。提供手动与自动两种复位模式：手动型需操作复位杆恢复，自动型在解除拉力后自行复位。外壳经静电喷涂处理，提供黄色、银色等醒目标识色，便于现场快速识别状态。3912
功能优势
当输送带运行中出现异常时，沿线任意位置拉动钢丝绳即可驱动内部机构，通过传动轴带动凸轮位移，瞬时切断控制回路实现紧急停机。产品设计注重实用性，整体式盖板简化接线与维护流程，无需拆卸即可完成调整。其抗干扰性能优异，抗震防潮特性适合高频次使用场景，机械寿命可达10万次以上。标配包含钢丝绳、紧线器及安装支架，支持纵梁顶部或侧面灵活安装。21719
应用场景
主要应用于常规皮带输送机、斗式提升机、堆取料系统及港口装卸设备，作为现场紧急事故的防护解决方案。在钢铁厂原料输送、电厂燃煤传输、矿山矿石运输等场景中，能有效预防机械损伤和意外事故扩大。产品通过优化结构减轻绳缆自重影响，避免误触发，同时保持操作力度适中（约10kg拉力），兼顾安全性与操作舒适度。81623
服务支持
我们提供专业技术咨询与个性化方案定制服务，可根据客户现场需求调整产品参数，如触点数量（常开/常闭组合）、电缆长度及安装间距等。产品交付周期快捷，并附赠详细的安装指导手册，包含张力调节建议与定期维护要点，帮助用户最大化设备使用寿命。1722
拉绳开关

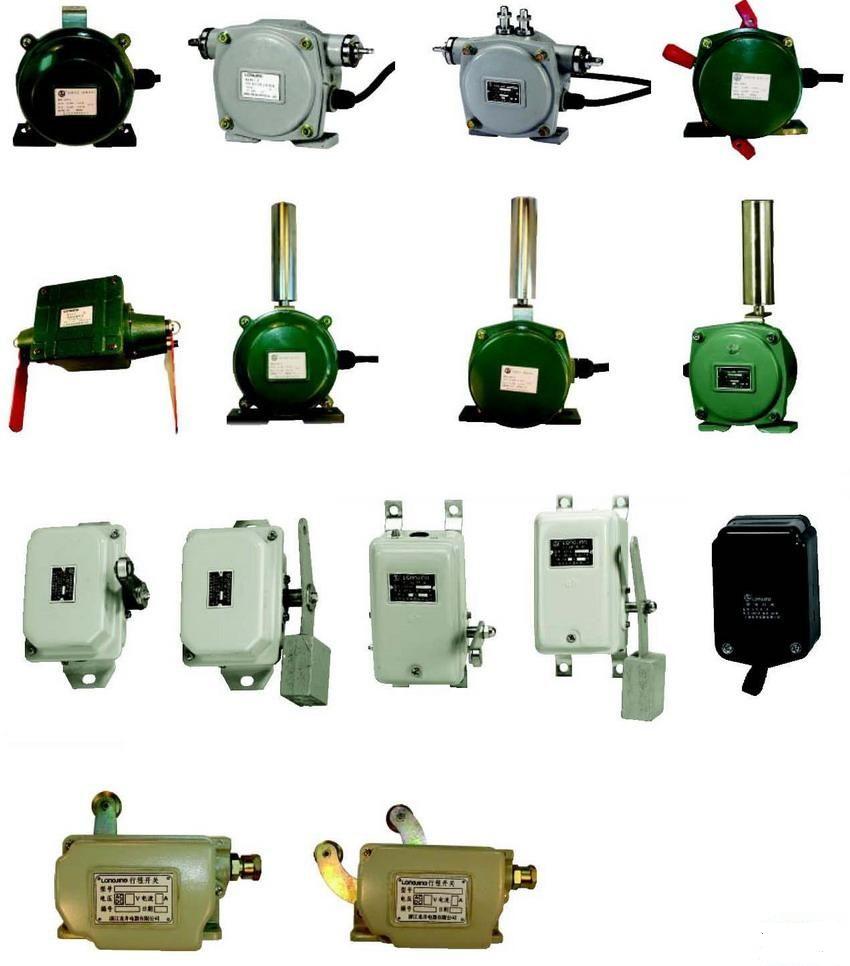

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，FKLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。
适用范围：
拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等域的各种专门从事散料输送的输送设备。
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
|
