铂电阻元件WZPK2366SA 价格
产品概述

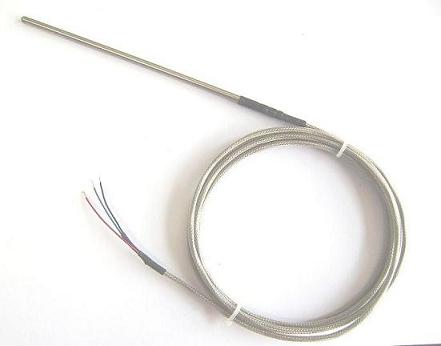

WZPK2366SA型铂电阻元件是一款采用进口薄膜电阻技术的高精度温度传感器，专为工业自动化领域设计。该产品核心部件为精密铂电阻测温元件，具备出色的温度响应特性和长期稳定性，适用于-200℃至600℃范围内的气体、液体及固体表面温度测量。其铠装不锈钢保护管结构内填充高密度氧化绝缘材料，既保证了机械强度又提升了抗污染性能，特别适合管道狭窄或空间受限的安装环境。产品支持直接通过铜导线与各类显示仪表、记录仪、调节器及数据采集系统连接，为用户提供精确的温度反馈信号。1210
核心特点（Core Features）
- 快速响应：优化设计的感温元件结构使热响应时间显著缩短，有效降低动态测量误差，尤其适合快速变化的温度场监测。
- 灵活安装：直径6mm的微型化设计支持弯曲安装，可适应装配式传感器难以部署的复杂工况，长度可根据需求定制。
- 稳定可靠：进口铂电阻元件配合全密封不锈钢铠装结构，确保在震动、腐蚀等恶劣环境中长期稳定工作。
- 广泛兼容：标准三线制输出可与主流二次仪表无缝对接，简化系统集成流程。31119
技术参数（Technical Parameters）
- 测温范围：-200~600℃
- 精度等级：A级精度达±(0.15+0.002|t|)℃
- 保护管材质：1Cr18Ni9Ti不锈钢
- 绝缘电阻：≥100MΩ（DC10-100V测试）
- 机械强度：可承受1.5倍公称压力（常温静态）
- 热响应时间：Φ6mm规格≤12秒（介质阶跃变化条件下）5921
应用场景（Applications）
该产品广泛应用于石油化工流程监测、电力机组温度保护、食品加工温控系统、冶金设备热工检测等领域。其抗震设计和耐腐蚀特性使其成为锅炉管道、反应釜夹层、压缩机腔体等高温高压场景的理想选择，同时微型化特点在实验室精密仪器和医疗设备中也有出色表现。71523
服务支持（Service）
我们提供专业技术咨询和定制化解决方案，可根据用户需求调整插深长度、导线规格及接口形式。所有产品均经过严格出厂测试，确保性能指标符合工业测量要求，并配有详细的操作指导手册。121725
English Product Introduction
WZPK2366SA Platinum RTD Element is a high-precision temperature sensor featuring imported thin-film resistance technology, designed for industrial automation applications. The core component utilizes advanced platinum resistance elements to deliver exceptional temperature sensitivity and long-term stability within -200℃ to 600℃ range. Its stainless steel armored sheath, filled with high-density oxide insulation, ensures robust mechanical strength and contamination resistance, making it ideal for confined spaces like narrow pipelines.
Key Advantages:
- Rapid Response: Optimized sensing structure minimizes thermal lag for dynamic temperature tracking.
- Flexible Installation: 6mm diameter allows bending adaptation to complex layouts with customizable lengths.
- Durable Construction: Hermetic armor protection guarantees reliability in corrosive/vibratory environments.
- Plug-and-Play: Standard 3-wire output compatible with most display/control systems.
Typical Applications: Chemical process monitoring, power plant safety systems, food processing equipment, and precision laboratory instruments. Custom configurations (insertion depth/wiring/connectors) are available upon request. 4816
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
