铂电阻元件WZPK-175S 厂家
产品概述

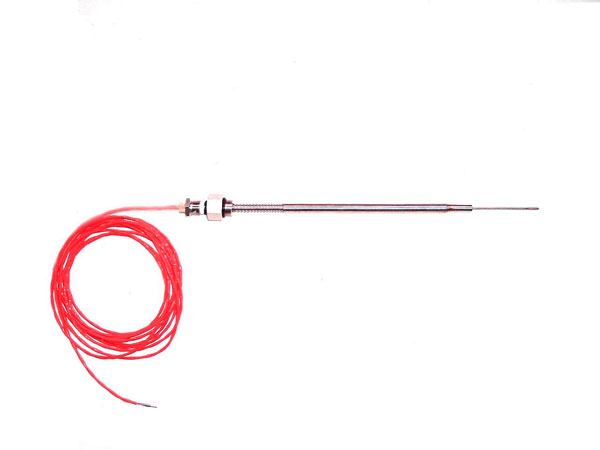

WZPK-175S铠装铂电阻是一款高性能温度传感器，采用进口薄膜铂电阻元件作为核心测温部件，具有精确测量、快速响应和稳定可靠的特点。该产品专为工业环境设计，特别适合安装在空间受限或振动较大的场合，能够满足石油化工、电力冶金、机械制造等行业的温度监测需求。产品采用不锈钢保护套管和氧化镁绝缘材料，具备优异的机械强度和抗污染能力，可在-200℃至500℃范围内实现精准测温。3819
产品特点
WZPK-175S采用特殊铠装结构设计，直径小巧且可弯曲，安装灵活方便。相比传统装配式铂电阻，该产品抗震性能更优，使用寿命更长。内置高精度铂电阻元件，温度与电阻值保持良好线性关系，测量数据准确可靠。产品响应速度快，热响应时间短，能及时反映温度变化。不锈钢外壳提供出色的耐腐蚀性和机械保护，适用于各种复杂工业环境。根据客户需求，可提供单支或双支结构，以及不同长度和安装方式的定制选项。2717
技术参数
该产品测温范围为-200℃至500℃，精度等级分为A级和B级，A级精度为±(0.15+0.002|t|)℃，B级精度为±(0.30+0.005|t|)℃。标准产品采用三线制接线方式，有效减少引线电阻影响。保护管直径有3mm、4mm、5mm、6mm等多种规格可选，安装方式包括无固定、卡套螺纹、卡套法兰等多种形式。产品接线盒设计有简易式、防溅式、防水式等不同类型，满足不同环境使用需求。热响应时间根据套管直径不同而有所差异，最小可达数秒级别。61122
应用领域
WZPK-175S铠装铂电阻广泛应用于工业过程控制领域，特别适合石油化工设备、电力发电机组、冶金冶炼设备、食品制药机械等行业的温度监测。产品优异的抗震性能使其成为旋转设备、振动环境温度测量的理想选择。同时，由于体积小巧、可弯曲的特点，也常用于空间受限的特殊安装场合。产品输出信号可直接连接显示仪表、记录仪、调节器或计算机控制系统，为自动化生产提供可靠的温度数据。11521
Product Overview
The WZPK-175S armored platinum resistance thermometer is a high-performance temperature sensor featuring imported thin-film platinum resistance elements. Designed for industrial applications, it delivers accurate measurement, fast response and reliable performance in demanding environments. With its compact and flexible structure, this product is particularly suitable for confined spaces or vibrating conditions, meeting temperature monitoring needs in petrochemical, power generation, metallurgy and machinery industries. The stainless steel sheath and magnesium oxide insulation provide excellent mechanical strength and contamination resistance, enabling precise temperature measurement from -200°C to 500°C.3819
Key Features
The WZPK-175S features a unique armored design with small diameter and bendable structure for flexible installation. Compared to conventional assembled platinum resistors, it offers superior vibration resistance and longer service life. The built-in high-precision platinum element maintains excellent linearity between temperature and resistance value, ensuring measurement accuracy. With fast thermal response time, it can promptly reflect temperature changes. The stainless steel housing provides outstanding corrosion resistance and mechanical protection for various challenging industrial environments. Custom options include single or dual elements, different lengths and installation methods based on customer requirements.2717
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
