铂电阻元件WZPK-575S 厂家
产品概述

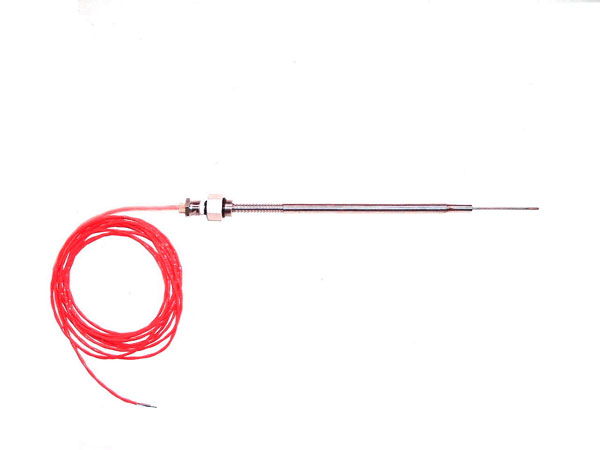

WZPK-575S铠装铂电阻是一种高精度温度传感器，采用优质铂电阻测温元件制成。该产品具有直径小、易弯曲、抗震性好等特点，适用于装配式铂电阻无法安装的复杂场合。产品采用不锈钢外保护套管，内部填充高密度氧化物质绝缘体，使其具备优异的抗污染性能和机械强度，能在各种恶劣环境中稳定工作。12
产品特点
WZPK-575S铠装铂电阻具有热响应时间快、测量精度高、使用寿命长等优势。产品能准确测量-200℃至500℃范围内的温度，通过铜导线可直接与二次仪表连接使用。其良好的电输出特性可为显示仪、记录仪、调节器等设备提供精确的温度变化信号。产品体积小巧，安装方便，特别适合管道狭窄和需要快速反应的微型化应用场合。516
工作原理
WZPK-575S铠装铂电阻基于金属电阻随温度变化的原理工作。当温度变化时，铂电阻丝的电阻值相应变化，显示仪表将显示对应的温度值。产品采用特殊工艺制造，电阻丝被均匀固定在陶瓷芯内，确保在不同温度条件下保持稳定的性能表现。47
技术参数
产品采用Pt100分度号，在-200℃至500℃范围内具有良好的线性特性。热响应时间短，能快速反映温度变化。常温绝缘电阻值不小于100MΩ，测量电流不超过5mA。产品提供多种直径和长度规格可选，可根据不同安装需求选择无固定装置、卡套螺纹或法兰安装方式。912
应用领域
WZPK-575S铠装铂电阻广泛应用于石油化工、电力、冶金、机械制造等工业领域。产品特别适合电动机、变压器、轴承等设备的温度监测，也常用于汽车、纺织等行业的高低温环境测量。产品的紧凑设计使其能够安装在空间受限的测量点。1317
Introduction to WZPK-575S Sheathed Platinum Resistance Element
The WZPK-575S sheathed platinum resistance thermometer is a precision temperature sensor featuring a compact design with excellent flexibility and vibration resistance. Its stainless steel sheath and high-density oxide insulation enable reliable operation in harsh industrial environments. The product offers quick thermal response and stable performance for temperature measurement from -200°C to 500°C. 12
Key Features
This temperature sensor demonstrates superior measurement accuracy with fast response time. Its small diameter and bendable structure allow installation in confined spaces where conventional sensors cannot fit. The durable construction ensures long service life while maintaining measurement consistency. Standard copper wire connection simplifies integration with various display and recording instruments. 516
Technical Specifications
Utilizing Pt100 sensing element, the WZPK-575S provides linear resistance-temperature characteristics across its operating range. Multiple diameter options from φ3mm to φ6mm are available with different installation configurations including thread or flange mounting. The product maintains excellent electrical insulation properties under various environmental conditions. 912
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
