电站测温用热电阻WZC-130B 价格
产品概述

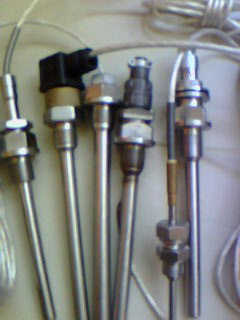

电站测温用热电阻WZC-130B是一款专为电力行业设计的温度测量设备，采用高品质铜电阻感温元件（Cu50分度号），能够稳定测量-50℃至+150℃范围内的液体、蒸汽及气体介质温度。该产品结构紧凑，由不锈钢保护管、防水接线盒和感温元件组成，具备抗震、耐压特性，适用于发电机组、锅炉管道等复杂工业环境。其核心元件采用精密绕制工艺，确保温度响应速度快（热响应时间≤90秒），测量精度可达±(0.30+6.0×10-3t)℃。产品设计参考电站特殊工况需求，保护管可承受最高29.4MPa静态压力，并通过分离式结构设计便于维护更换。61315
技术特点
WZC-130B热电阻采用模块化设计，感温元件与保护管可分离，用户可单独更换损坏部件。不锈钢1Cr18Ni9Ti材质的保护管经过深盲孔加工技术处理，端部无焊接点，显著提升机械强度和耐腐蚀性。产品提供多种安装方式（螺纹固定/法兰连接），默认配置M27×2固定螺纹，支持垂直或水平安装于管道、烟道等位置。内部采用双层绝缘结构，常温下电极与套管间绝缘电阻≥100MΩ（测试电压DC100V），有效防止电磁干扰。针对轴承温度监测等场景，可选配避震结构设计使探头紧密贴合被测表面。双支型号WZC2-130B可同步输出两组信号，满足冗余测温需求。11122
应用场景
本产品广泛应用于30万/60万千瓦火力发电机组辅机系统，包括汽轮机轴承温度监测、锅炉蒸汽管道测温、烟气脱硫系统等场景。其防水接线盒（IP65防护等级）能适应电站高湿度环境，特殊设计的导线接口可防止水汽渗入。在风机轴承监测中，产品能承受≤100m/s的高速气流冲击；用于高压加热器时，保护管耐压性能满足≤9.8MPa工况要求。客户可根据实际需求定制插入深度（标准规格含300mm/450mm/550mm等多种尺寸），配合弹性压紧装置实现快速安装。4729
产品优势
相比常规热电阻，WZC-130B通过优化热传导结构将热滞后现象降低30%，在温度阶跃变化时能更快反映真实工况。产品采用德国进口薄膜电阻元件，在长期高温环境下仍保持±0.3℃的稳定性。独特的应力释放结构可消除机械安装导致的测量误差，配合铜电阻的线性输出特性，无需额外补偿电路即可获得准确读数。维护时只需旋开接线盒即可更换感温元件，大幅降低停机时间。对于腐蚀性介质环境，可选用0Cr18Ni12Mo2Ti材质保护管增强耐蚀性。202426
Product Introduction
The WZC-130B thermal resistor is specifically engineered for temperature measurement in power plants, utilizing a high-quality copper resistance element (Cu50 type) to reliably measure media temperatures from -50°C to +150°C in liquids, steam, and gases. Its compact design integrates a stainless steel protective tube, waterproof junction box, and sensing element, featuring vibration resistance and pressure tolerance up to 29.4MPa for harsh industrial environments like turbine systems and boiler pipelines. The precision-wound sensing core delivers fast response (≤90s) with an accuracy of ±(0.30+6.0×10-3t)℃. The modular construction allows separate replacement of components, while the seamless deep-drilled protective tube enhances durability. Standard configurations include M27×2 threaded fixation for versatile mounting.16
Key Features
This product employs a two-piece separable structure for easy maintenance, with 1Cr18Ni9Ti stainless steel protection tubes processed via advanced drilling technology to eliminate weak weld points. It offers multiple installation options (threaded/flange) and achieves >100MΩ insulation resistance (tested at 100VDC) between electrodes and housing. The dual-compartment junction box (IP65 rated) prevents moisture ingress in humid conditions. For high-vibration applications like fan bearings, an optional shock-absorbing design ensures firm contact with measured surfaces. The double-element version WZC2-130B provides redundant outputs for critical monitoring points. Specialized versions withstand 100m/s airflow or 9.8MPa pressure in boiler applications.415
Performance Highlights
Optimized thermal conduction structure reduces hysteresis by 30% compared to conventional resistors, enabling faster response to temperature fluctuations. German-imported thin-film resistance elements maintain ±0.3℃ stability during prolonged high-temperature operation. The stress-relief mechanism minimizes mechanical-induced errors, while copper s linear resistance-temperature characteristic eliminates complex compensation circuits. Field maintenance is simplified through tool-free element replacement via the rotary junction box. Corrosion-resistant 0Cr18Ni12Mo2Ti protection tubes are available for aggressive media. Custom insertion depths (300mm/450mm/550mm) accommodate diverse pipeline configurations.2022
电站测温用热电阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程规格
名 称 分度号 测温范围 ℃ 精度等级 允 差Δt
镍铬－镍硅热电偶 K 0～800 2 ±2.5℃或 ±0.75％t
镍铬－铜镍热电偶 E 0～600 2 ±2.5℃或 ±0.75％t
铂热电阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t为感温元件实测温度或实测温度的值。
□公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
□热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500Ｖ。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45％RH，大气压力86～106kPa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L－热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
□热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100Ｖ任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％RH，常温绝缘电阻值应不小于100MΩ。
□热电阻允许通过电流
通过铂电阻的测量电流大不超过5mＡ。
|
