电站测温用热电阻WZP-431B 供应
产品概述

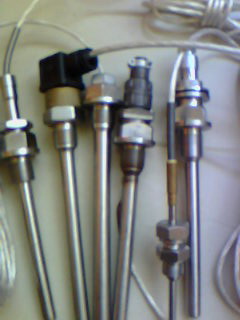

WZP-431B装配式热电阻是一款专为工业温度测量设计的高精度传感器，适用于电站、石油化工、冶金电力等领域的温度监控需求。该产品采用模块化装配结构，能够灵活测量-200℃至600℃范围内的液体、气体介质及固体表面温度，具有优异的稳定性和可靠性。核心测温元件选用优质铂电阻材料，通过精密绕制工艺确保温度-电阻特性的线性度，为工业过程控制提供准确数据支持。46
技术特点
产品采用全国统一设计的标准化接口，具备优异的互换性与兼容性，方便与各类显示仪表、记录仪和控制系统配套使用。感温元件采用双层绝缘骨架绕制技术，有效抑制电磁干扰，在15-35℃环境条件下绝缘电阻可达100MΩ以上。独特的压簧式固定设计增强了抗震性能，而可分离式保护管结构既延长了使用寿命，又便于维护时快速更换测温元件。热响应时间根据型号不同分为10-90秒多档可选，能适应不同工况的响应速度需求。511
应用领域
WZP-431B广泛应用于火力发电机组蒸汽管道、锅炉设备、烟道风道等高温高压环境的温度监测。其保护管采用1Cr18Ni9Ti不锈钢或0Cr18Ni12Mo2Ti耐腐蚀合金材质，可承受≤10MPa的工作压力。在石化行业用于反应釜温度控制，冶金行业用于连铸轧钢过程监控，均表现出良好的环境适应性。产品支持固定螺纹、活动法兰等多种安装方式，插入深度可按8-10倍管径的标准灵活定制。113
产品优势
该热电阻采用引进的深盲孔加工技术制造保护管，端部无焊缝结构显著提升了机械强度。双支元件版本可同步输出两组独立测温信号，为关键设备提供冗余备份。测温元件与保护管分离的设计理念，使得在不停机情况下即可完成元件检修或更换，极大降低了维护成本。产品严格遵循工业测温领域的技术规范，在-200~650℃区间内测温精度可达±(0.15+0.002|t|)℃。328
Product Introduction
The WZP-431B assembled thermal resistance is a precision temperature sensor specifically designed for power plant applications. Its modular construction allows for flexible installation in pipelines, boilers and bearing housings, providing reliable temperature monitoring from -200°C to 600°C with excellent long-term stability. The platinum resistance element ensures high measurement accuracy across the entire range. 429
Key Features
This product features interchangeable standardized connections compatible with most display instruments and control systems. The dual-layer insulated sensing element achieves over 100MΩ insulation resistance at room temperature. Anti-vibration spring-loaded design enhances durability in high vibration environments, while the separable protective tube simplifies maintenance. Multiple response time options (10-90 seconds) accommodate different process requirements. 511
Typical Applications
Ideal for steam turbine systems, thermal power generators and auxiliary equipment temperature measurement. The stainless steel protective tube withstands working pressures up to 10MPa, making it suitable for high-pressure steam pipelines. Also widely used in petrochemical reactors, metallurgical furnaces and other industrial processes requiring precise temperature control. Various mounting configurations including threaded and flanged versions are available. 112
Performance Advantages
Manufactured with advanced deep-hole drilling technology, the seamless protective tube ensures superior mechanical strength. Dual-element version provides redundant temperature signals for critical applications. The unique separable design enables thermometer replacement without system shutdown, significantly reducing maintenance downtime. Precision platinum wire winding technology guarantees measurement accuracy within ±(0.15+0.002|t|)℃ specification. 327
电站测温用热电阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程规格
名 称 分度号 测温范围 ℃ 精度等级 允 差Δt
镍铬－镍硅热电偶 K 0～800 2 ±2.5℃或 ±0.75％t
镍铬－铜镍热电偶 E 0～600 2 ±2.5℃或 ±0.75％t
铂热电阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t为感温元件实测温度或实测温度的值。
□公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
□热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500Ｖ。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45％RH，大气压力86～106kPa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L－热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
□热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100Ｖ任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％RH，常温绝缘电阻值应不小于100MΩ。
□热电阻允许通过电流
通过铂电阻的测量电流大不超过5mＡ。
|
