装配式薄膜铂热电阻WZP-24SA 价格
产品概述
装配式薄膜铂热电阻WZP-24SA是一款采用先进薄膜铂电阻技术的高精度温度传感器，专为工业环境中的温度测量需求设计。该产品通过铂薄膜感温元件实现精确的温度信号转换，适用于液体、蒸汽、气体介质及固体表面的温度监测，测量范围覆盖-200℃至500℃。其不锈钢保护管结构兼顾抗腐蚀性与机械强度，可适应多种复杂工况。产品提供固定螺纹安装方式（M27×2螺纹规格），便于现场安装与维护。1125
技术特点
WZP-24SA采用激光喷溅工艺制成的铂薄膜感温元件，具有响应速度快（热响应时间T0.5≤90秒）、稳定性高的优势。产品内置陶瓷绝缘层，有效提升电气绝缘性能与抗震能力。双支元件版本（WZP2-24SA）可同步输出两组独立电阻信号，满足冗余测量需求。产品接线盒提供防溅式与防水式两种选择，适应不同环境防护要求。特殊设计的锥形保护管结构能承受29.4MPa公称压力，适用于高压流体测温场景。62126
应用场景
该产品广泛应用于石油化工、电力能源、制药等行业的流程控制系统中，典型应用包括反应釜温度监控、管道介质温度检测、锅炉蒸汽温度测量等。其紧凑型结构特别适合空间受限的安装环境，如压缩机房、泵阀组等振动较大区域。产品与显示仪表、记录仪、PLC等设备兼容，可无缝接入自动化控制系统。1219
产品规格说明
标准型号WZP-24SA采用1Cr18Ni9Ti不锈钢保护管，感温元件符合Pt100分度特性，0℃标称电阻值100Ω±0.12Ω（B级精度）。用户可根据需要选择单支或双支型号，插入深度范围100-1000mm可选。产品出厂前经过严格温度特性测试，确保在全程温区内的线性输出特性符合工业测量要求。3712
English Product Introduction
The WZP-24SA assembled thin-film platinum RTD is a precision temperature sensor designed for industrial applications. Utilizing advanced thin-film platinum technology, it delivers accurate temperature measurement for liquids, vapors, gases and solid surfaces within -200°C to 500°C range. The stainless steel protective tube ensures corrosion resistance and mechanical durability in harsh environments. Standard models feature M27×2 threaded fixation for easy installation. 2526
Key Features
With laser-sputtered platinum sensing element, the WZP-24SA achieves fast response (T0.5≤90s) and excellent long-term stability. The ceramic insulation layer enhances electrical performance and vibration resistance. Dual-element version (WZP2-24SA) provides redundant measurement channels. Optional splash-proof or waterproof junction boxes accommodate different environmental requirements. The tapered protection tube design withstands up to 29.4MPa working pressure. 621
Typical Applications
This product is widely adopted in petrochemical plants, power stations and pharmaceutical facilities for process monitoring, including reactor temperature control, pipeline media measurement and boiler steam temperature detection. Its compact structure suits space-constrained installations like compressor rooms and pump valves. Compatible with display instruments, recorders and PLC systems for automated control integration. 211
Technical Specifications
Standard WZP-24SA models use 1Cr18Ni9Ti stainless steel sheath with Pt100 sensing element (R0=100Ω±0.12Ω at 0°C). Single or dual-element configurations are available with insertion depths ranging from 100mm to 1000mm. Rigorous temperature calibration ensures linear output characteristics across the entire operating range. 3719
装配式薄膜铂热电阻
WZP-621, WZP-631, WZP2-621, WZP2-631., WZP-621A, WZP2-621A, WZP-002 WZP-621A, WZP-631, WZP2-621, WZP2-621A, WZP2-631,, WZP-003, WZP-003A, WZP-010, WZP2-010, WZP-011, WZP2-011, WZC-010A, WZP-035S, WZC-001, WZC-200, WZP-260, WZP2-260, WZPM-267,WZP-269, WZP2-260, WZC-269, WZP-270, WZC-270, WZP-280, WZP-260, WZP2-260, WZP-269, WZP2-269, WZC-269, WZC-190, WZC-890J, WZP-892, WZP2-892, WZP2-3212A，WZP2-421B，SBWZ-2481/44SI，WRN-74S，WZPK-426S，WZP-3312A，WZPK2-326SA，WZP2-6312A，WZP-6312A，WZP2-24SA，WZP-24SA，WZP2-6212A，WZP-6212A，WZP-4312A，WZP-4212A，WZP2-3312A，WRNR-01，
概述
工业用薄膜铂热电阻作为新一代的温度测量和调节传感器，通常用来和显示仪表等配套，以直接测量各种生产过程中-79℃～600℃范围内液体，蒸汽和气体介质及固定表面等温度。 装配式铂电阻采用引进铂电阻元件作测温元件。因此，它具有良好的电输出性能，可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。
结构原理

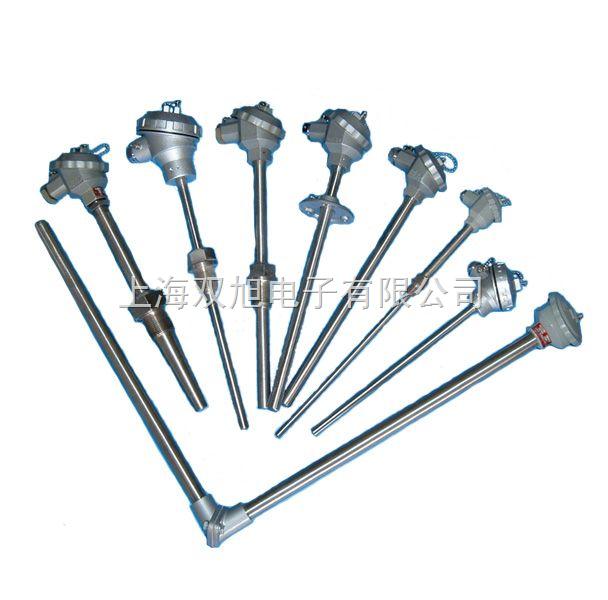

装配式铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支元件两种规格，双支铂电阻可以同时输出二组相同电阻信号供使用。
铂电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合，装配式铂电阻接线盒分防溅式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。
|
