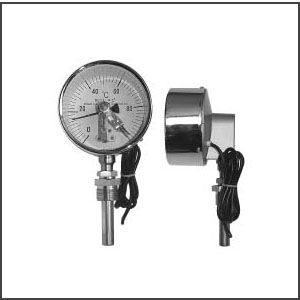

电接点双金属温度计WZPK2-475SA 厂家
产品概述
电接点双金属温度计WZPK2-475SA是一款专为工业环境设计的温度测量与控制仪表，适用于对温度需自动监控和报警的现场应用。该产品采用优质不锈钢材料制造，具有防水防腐特性，可直接测量-80℃至+500℃范围内的液体、蒸汽及气体介质温度，满足石油、化工、电力等行业的多样化需求。其结构设计兼顾耐用性与美观性，表壳经特殊工艺处理，确保在恶劣工况下长期稳定运行。115
核心功能特点
该型号温度计具备现场直观显示与自动化控制双重功能。当温度达到预设限值时，机械触点会触发电路系统中的继电器，实现自动切断电源或报警，有效保障生产安全。产品提供轴向、径向、万向等多种安装形式，用户可根据管线布局灵活选择。独特的热套式设计允许在不停机情况下更换机芯，显著提升设备维护效率。内置双金属片传感元件响应快速，配合高精度刻度盘，确保温度指示清晰准确。511
技术参数与配置
标准款采用φ100mm表盘直径，1.5级精度等级，保护管材质为1Cr18Ni9Ti不锈钢，可选M27×2螺纹或法兰安装方式。触点系统支持10VA额定功率，最高工作电压380V，推荐使用12-48V控制电压以保证触点可靠性。产品通过环形双层密封结构实现IP65防护等级，能够抵抗环境振动和液体喷溅。用户可定制不同测温范围（如0-300℃、0-400℃等）及插入深度（75-2000mm），适配各类工艺管道尺寸。1721
应用场景
本产品特别适合电站热力系统监测，其加长颈设计能使表头突出保温层便于观察，避免热量损失。在化工生产中，耐腐蚀材质可应对酸碱介质；机械制造领域则利用其抗震性能保证机床温度监控稳定性。对于需要多点控制的流程，可通过双上限触点配置实现分级报警。抽芯式结构设计为食品、制药等洁净行业提供了便捷的消毒维护方案。718
Product Introduction (English)
The WZPK2-475SA contact bimetal thermometer is engineered for industrial temperature monitoring and control applications. Constructed with stainless steel housing and hermetically sealed casing, it delivers reliable performance in measuring liquids, steam, or gases from -80°C to +500°C. The unit combines local analog indication with electrical contact functionality, enabling automated process control through relay activation when preset temperature thresholds are reached.511
Key Features
This model features a robust design with swivel joint for multi-angle viewing (axial/radial/universal mounting options). The snap-action contacts provide crisp switching at 1A rated current, while the filled liquid damping system minimizes pointer vibration in pulsating environments. Optional thermal well assembly allows sensor replacement without process interruption. The scratch-resistant dial with clear graduation ensures legibility in low-light conditions.1520
Technical Specifications
Standard configurations include 4-inch dial (100mm) with 1.5% accuracy, 1Cr18Ni9Ti stainless steel sheath, and M27×2 threaded connection. The contact mechanism supports SPDT operation with adjustable set points via front-mounted dial knobs. Customizable stem lengths (3" to 78") accommodate various pipe diameters. The IP65-rated enclosure withstands washdown environments, making it suitable for food processing and marine applications.117
Typical Applications
Ideal for power plant steam lines where extended neck design penetrates insulation layers. Chemical plants benefit from its corrosion-resistant construction, while HVAC systems utilize the vibration-resistant mechanism for compressor monitoring. The product s modular design facilitates integration with PLC systems for centralized temperature management in industrial automation scenarios.718
电接点双金属温度计
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
电接点双金属温度计，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
应用
电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽
和气体介质温度。
电接点双金属温度计的特点：
• 现场显示温度，直观方便；
• 具有自动切断电源和报警功能；
• 安全可靠，使用寿命长；
• 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
• 产品执行标准：JB/T8803-1998 GB3836-83
• 标度盘公称直径：100
• 精度等级：（1.0），1.5
• 热响应时间：≤40S
• 防护等级：IP55
• 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
• 设定点误差：设定点误差应不超过基本误差限的1.5倍。
• 切换差：切换差应不超过基本误差限的1.5倍。
• 切换重复性：切换重复性极限范围不大于基本误差限值的1/2。
