| 简单介绍

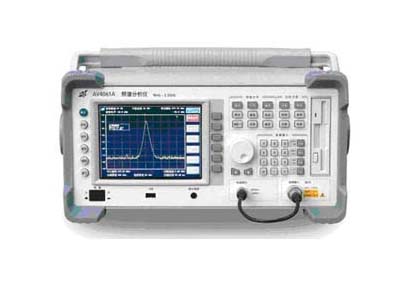

AV4941型数字微波通信综合测试仪是集多径衰落模拟器、链路分析仪、频谱分析仪、功率计、频率计、标量网络分析仪和信号源等多台仪器功能于一身的便携式数字微波综合测试系统。可以方便地用数字微波通信及其它无线电设备的生产，安装，调试，维修保养各个环节中。 |
|
数字微波通信综合测试仪功能 | ●多径衰落模拟器
●微波功率计
●微波扫频信号源
●低频示波器 | ●频谱分析仪
●微波频率计
●三音源 | ●链路分析仪
●平坦度分析仪
●事件计数器 | 数字微波通信综合测试仪特点 | ●高度集成，集多种测试仪器与一身，功能强大，高性价比
●模块化设计，易于安装维护
●设计轻巧，携带方便，适于野外操作
●友好的彩色中文界面，易学易用 |
它可以用于动态、静态M曲线测量，延迟M曲线测量，动态S曲线测量，恢复时间测量等移动通信的多径衰落特性测量;移动通信链路群时延和幅度平坦度等参量测量，并具有频谱分析仪，功率计，频率计和标量网络分析仪等多种仪器的全部测量功能，累计可以进行一百多个数字微波通信及无线电参量测量，频率范围从9kHz到26.5GHz。
| 数字微波通信综合测试仪主要技术指标 | | 频谱分析 | 频率范围: 9kHz～26.5GHz | 频响: 优于 ±2.0dB ～±5.0dB | | 分辨率带宽:1kHz～3MHz (步进1,3,10) | 显示平均噪声电平: 优于 -110dBm～-85dBm | | 三阶交调失真: < -70dBc(10MHz～22GHz) | 参考电平准确度: ±0.75dB | | 分辨率带宽转换不确定度: 优于±0.4dB | 剩余响应: 优于 -90dBm | | 噪声边带: < -100dBc/Hz(中心频率1GHz，频偏20kHz处) | | 频率读出准确度:±(频率读出×频率参考误差+1%跨度+20%RBW+100Hz×N ) N为混频谐波次数 | 二次谐波失真: < -70dBc 10MHz～2.9GHz (混频器电平 -40dBm)
< -100dBc 2.75GHz～22GHz (混频器电平 -10dBm) | | IF跟踪信号发生器 | 频率范围: 300kHz～2.9GHz | 功率范围：-1dBm～-66dBm | | 平坦度：±2dB | 功率准确度：±0.7dB | | 谐波: < -20dBc | 非谐波：< -23dBc | | 频率准确度: ±(频率读出×频率参考误差+跨度准确度+1%跨度+20%RBW+2kHz) | | 驻波比: 2.0 | | 射频源 | 频率范围: 3.75GHz～6.5GHz | 频率准确度: ±(1×10-6×中心频率+1.5%跨度+2kHz) | | 平坦度：±0.5dB | 功率准确度：±1dB | | 输出电平：+5dBm～-15dBm | 驻波比: 2.0 | | 谐波: < -30dBc | 非谐波：< -40dBc | 多径衰落
模拟器 | 凹口频率频带: 70MHz±30MHz(标准配置、140MHz选项) | | 凹口频率分辨率：100kHz | 频率准确度：±400kHz | | 凹口深度: 0～40dB | 衰减范围：增益 0～12dB、 衰减 0～50dB | | 准确度: ±1dB(20dB深度～±3dB(40dB深度) | 准确度：±2.5dB (0～30dB平坦衰落) | | 功率计 | 频率范围: 10MHz～18GHz | 功率范围: +20dBm～-60dBm | | 线性：±3%/10dB (以0dBm为基准) | 功率参考：1.00mW ±1.2% (+10℃～+35℃) | | 功率探头驻波比：1.18(10MHz～2GHz); 1.22(2GHz～12.4GHz); 1.30(12.4GHz～18GHz) | | 三音源 | 频率范围: 67MHz、70MHz、75MHz | 大输出电平：< -7dBm | 事件计数器
与示波器 | 大脉冲速率: 100kHz | 大脉冲宽度: 1us负、5us正 | | 示波器带宽：DC～100kHz | 触发时间：10ms～163s(以10ms步进) | | 频率计 | 频率范围: 10MHz～22GHz | 灵敏度: < -40dBm | | 频率测量准确度:±(频率读出×频率参考误差+计数器分辨率+100Hz×N)N为混频波次数 | | 分辨率：5Hz、10Hz、100Hz、1kHz、10kHz | 平坦度
分析仪 | 频率范围: 3.75GHz～6.475GHz | | 平坦度: ≤±0.05dB(每40MHz,归一化) | 输入电平：+20dBm～-30dBm | 群时延
(选件) | 大范围：±200ns | 大灵敏度：0.1ns/格 |
|
