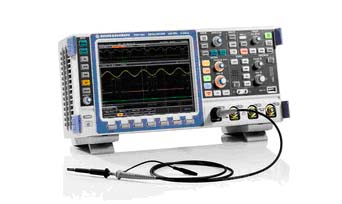

◆ 高采集率可达每秒一百万个波形,即使是罕见的故障,也可以得到检测. ◆ 使用了硬件加速的分析技术,测量结果可以立即显示在显示屏上. ◆ 采用了数字触发系统,将触发抖动降低到了小极限. ◆ 用户界面支持触屏操作,并实现了全新的功能,进一步简化了操作,提高了效率. RTM数字示波器的优点和关键特性 快速、高效地排查信号故障 * 拥有丰富的触发选项,可持续跟踪关键的信号事件; * 可高亮度显示偶发事件,使调试工作更加简单; * 优化主界面:X-Y(-Z)模式; * 信号采集模式支多种选项; * “平滑”模式,可以平滑非周期性信号. 快速信号分析工具 ???????? 详细分析更加简易:提供缩放功能和事件标记器; ???????? QuickMeas-仅需一次按键,便可获得主要结果; ???????? 提供丰富的基于光标的测量功能; ???????? FFT-频域信号分析; ???????? 提供模板测量功能,可以分析信号偏差. 智能操作设计 ▲ 使用了颜色编码控制元件,更加清晰可辨; ▲ 平面菜单结构,专用按钮,操作快捷; ▲ 采用了高分辨率XGA显示器-即使是小的细节,也清晰可辨; ▲ 通用接口; ▲ 采用了紧凑型设计,携带更加方便. 结果可靠,可以轻松应对苛刻的要求 ★ 高时间分辨率-即使面对长信号序列; ★ 低噪前端,测量精度极其优异; ★ 全测量带宽, 即使输入灵敏度为1mV/div; ★ 信道与信道之间实现了良好的隔离,无串扰现象; ★ 使用无源探头,可以精确地测量陡峭的信号沿. 串行协议的触发和解码 ◆ 用于与协议有关的触发和解码的工具 高性能探头,配备丰富的附件 ■ 遵循优异的技术规范,信号保真度极高; ■ 实用性好-可靠耐用且基于人体工程学设计; ■ 采用小型按钮,仪器控制更改方便; ■ R&SprobeMeter: 集成式电压表,可以准确地测量直流 技术参数: 型号 RTM1052 RTM1054 垂直系统 输入信道 2 4 带宽 500MHz 上升时间 700ps 输入阻抗 50Ω±1.5％/1MΩ±1％,12pF±1pF 输入灵敏度 50Ω:1mV/div—1V/div, 1MΩ: 1mV/div—10V/div 分辨率 8位 采集系统 大实时采样率 2.5GS/s, 5GS/s交织方式 记忆深度 4Msample, 8Msample交织方式 数据抽取模式 采样,峰值检测,高分辩率 波形算法 关闭,包络,平均值,平滑 插值模式 Sin(x)/x 水平系统 时基范围 1ns/div—50s/div 时基精度 10ppm 通道偏移校正 ±100ns 触发系统 触发类型 边沿,脉宽,视频,数字序列, B触发, 可选: I2C, SPI, UART/RS-232 触发电平 ±10div 分析与测量功能 QuickMeas 峰-峰电压,正峰值,负峰值, 上升时间,下降时间,平均值,有效值,周期,频率 自动测量 平均值,有效值,幅值,顶部电平,基准电平, 峰-峰电压,正峰值,负峰值, 周期, 频率,脉冲数, 负脉冲数, 上升沿数,下降沿数,脉宽,反向脉宽,占空比,负占空比, 上升时间,下降时间,触发周期,触发频率 光标测量 电压,时间,X比率,Y比率,脉冲数,峰值,有效值,平均值, 上升时间,下降时间,垂直标记 波形算术运算 加,减,乘,除,大,少,平方,平方根,幅度,正波,负波,求补,求逆,积分,微分,log10,ln,低通滤波器,高通滤波器,FFT 一般数据 外形尺寸 380×175×110mm 重 量 4.9kg 显 示 8.4英寸XGA TFT彩色显示屏(1024×768像素) 连 接 2×USB主机端口、USB设备端口、LAN、GPIB(可选)、DVI-D (供外部监视器用) 示波器探头 RTM-ZP10 带宽:500MHz, 输入电阻:10MΩ, 输入电容:9.5pf, 动态范围:400Vrms, 无源,10:1 RT-ZS10 带宽:1.0GHz, 输入电阻:1MΩ, 输入电容:0.8pf, 动态范围:±8V, 有源 RT-ZS10E 带宽:1.0GHz, 输入电阻:1MΩ, 输入电容:0.8pf, 动态范围:±8V, 有源 基本配置 主机,每个通道:RT-ZP10探头,简明手册,CD-ROM光盘(含操作和维修手册),电源线. 硬件选件(插件) GPIB接口 RTO-B10 软件选件 IC/SPI串行触发和解码 RTO-K1 仅适于RTM1054 UART/RS-232串行触发和解码 RTO-K2 仅适于RTM1054 探头 500MHz, 无源 RTM-ZP10 1.0GHz, 有源 ProbeMeter,带小型按钮 RT-ZS10 1.0GHz, 有源 RT-ZS10E 探头附件 RTM-ZP10的附件套装 RT-ZA1 RT-ZS10/-ZS10E的备用附件套装 RT-ZA2 RT-ZS20/-ZS30的探针套装 RT-ZA3 迷你夹 RT-ZA4 微型夹 RT-ZA5 导线套装 RT-ZA6 附件 前盖扳 RT-Z1 软质箱,用于RTO示波器及其附件 RT-Z3 机架安装工具组件 ZZA-RTM |
