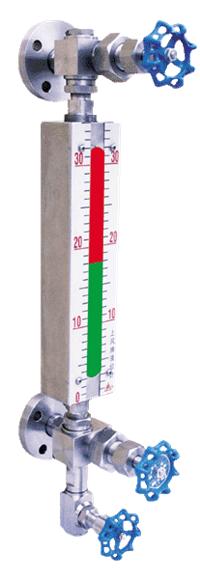

□特点

●读式
●结构简单、安全可靠
●经久耐用

□结构原理

应用玻璃板液位计测量介质液位均为连通器原理。防霜式玻璃板液位计除这一原理外，还应用物理学中温度梯度原理解决防霜问题，即当有一传递温度的材料接触低温源时，离低温源越远的地方，其温度越接近于周围环境温度，这就有效地解决了防霜问题。如果导温材料为透明的，这就解决了读数问题。HG5型防霜式玻璃板液位计上装有两块透明的有机玻璃翅片就是基于这原理而设置的，在翅片即可显示容器的实际液位。

□  主要技术指标



●公称长度：580、920、1260、1600、1940mm
●法兰标准HG20592~20637－97
●公称压力：1.6MPa  连接法兰采用PN2.5  DN25
●公称压力：4.0MPa  连接法兰采用PN6.3  DN25
●上下针型阀的自动关闭压力≥0.2MPa
使用温度℃
 主体材料
 翅片高度

H（mm）
 涂色标志

材料类别
 材料牌号

-20~0

-40~-21

-70~-41

-160~-7
 I

II
III

IV
 20

16Mn

09Mn2V

1Cr18Ni9Ti
 50

100

150

200
 灰

紫

深蓝

浅蓝


□    名称 型号 规格及标记
                                                                                                                   附表

产品规格及型号
 图号

 产品规格及型号
 图号

防霜液面计I  PN1.6  L=580
 HG5-1422-81-1

 防霜液面计I  PN4.0  L=580
 HG5-1422-81-21

L=920
 -2

 L=920
 -22

L=1260
 -3

 L=1260
 -23

L=1600
 -4

 L=1600
 -24

L=1940
 -5

 L=1940
 -25

防霜液面计II  PN1.6  L=580
 -6

 防霜液面计II  PN4.0  L=580
 -26

L=920
 -7

 L=920
 -27

L=1260
 -8

 L=1260
 -28

L=1600
 -9

 L=1600
 -29

L=1940
 -10

 L=1940
 -30

防霜液面计III  PN1.6  L=580
 -11

 防霜液面计III  PN4.0  L=580
 -31

L=920
 -12

 L=920
 -32

L=1260
 -13

 L=1260
 -33

L=1600
 -14

 L=1600
 -34

L=1940
 -15

 L=1940
 -35

防霜液面计IV  PN1.6  L=580
 -16

 防霜液面计IV  PN4.0  L=580
 -36

L=920
 -17

 L=920
 -37

L=1260
 -18

 L=1260
 -38

L=1600
 -19

 L=1600
 -39

L=1940
 -20

 L=1940
 -40


 □  订货须知

●订货时请按附表规定标记，也可用文字说明
●如需特殊要求，可来人、来函商洽。
●标志示例
   1、如选用PN4.0MPa,
   L=1260mm，IV类的液位计。
   标记：防霜液位计IV  PN4.0，L=1260mm，
   HG5-1422-81-38。
   2、选用公称压力PN4.0MPa，L=920，IV类的液位计，而翅片高度需增加至220mm。
   标记：防霜液位计IV  PN4.0，L=920，H=220，
   HG5-1422-81-37
