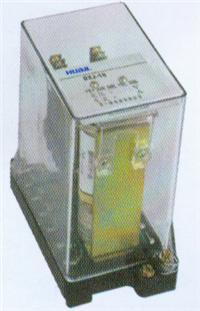

中间继电器， DZS-15B
产品概述
DZS-15B中间继电器是一款电磁式延时继电器，专为直流操作电路设计，广泛应用于电力系统保护及工业自动化控制领域。该继电器通过增加触点数量和容量，有效扩展控制线路功能，适用于需要延时动作和电流保持的场合。产品采用阻尼环技术实现动作延时，并支持电压信号触发后的稳定保持功能。258
结构与工作原理
继电器采用电磁铁控制原理，线圈通电后衔铁吸合带动触点动作，断电后通过弹簧复位。其核心特点是内置阻尼环，当线圈通电或断电时，阻尼环产生的感应电流会阻碍主磁通变化，从而实现0.06秒以上的延时动作。DZS-15B支持电压触发（30%-70%额定电压）与电流保持（不大于80%额定电流）两种工作模式，可灵活适配不同控制需求。51721
技术特点
该产品提供DC12V-220V多电压规格选择，触点容量为250V/5A直流有感负载50W。继电器采用JK-1标准壳体结构，提供前接线、后接线及嵌入式安装方式。改进型设计将绕组线径优化至0.06-0.07mm，增强运输抗震性，同时保持原有内部接线和功能不变。触点系统可稳定动作5万次以上，在-20℃至+40℃环境下可靠工作。6911
应用场景
主要应用于电力系统继电保护、自动化控制设备的信号中转、延时启动等场景，特别适合需要时间延迟与状态保持的直流控制回路。例如在变电站保护装置中实现时序逻辑控制，或在工业生产线中协调设备分步启动。产品通过电磁式结构确保动作稳定性，阻尼环设计使延时精度不受电压波动影响。81418
使用注意事项
安装时需确保工作电压与线圈额定值匹配，保持电流不超过标定值的80%。触点负载应控制在250V/5A范围内，避免感性负载瞬时冲击。长期使用需定期检查触点氧化情况，嵌入式安装需预留不小于2mm的触点间隙。产品不支持交流电源直接驱动，直流供电建议配置滤波电路。61316
简单介绍
DZS-15B中间继电器 DZS-10B系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。DZS-15B为电压延时动作和电流保持继电器。
DZS-15B中间继电器
的详细介绍
DZS-15B中间继电器
1.应用范围
DZS-10B系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。DZS-11B、13B为动作延时继电器；DZS-12B、14B为返回延时继电器；DZS-15B、16B为电压延时动作和电流保持继电器。
2.主要技术数据
| ● |
额定电压：DC 220V、110V、48V、24V、12V。 |
| ● |
额定电流：lA、2A、4A、6A。 |
| ● |
动作值：动作电压为额定电压值的30～70％。 |
| ● |
保持值：保持电流不大于80％额定电流。 |
| ● |
返回值：不小于额定值的5％。 |
| ● |
动作时间：DZS-11B、13B、15B、16B在额定电压下，动作时间不小于0.06s。 |
| ● |
返回时间：DZS-12B、14B不小于0.6s。 |
| ● |
功率消耗：不大于7W。 |
| ● |
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 |
|
