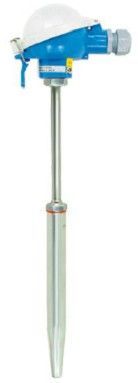

超临界电站用热电偶 WRCK-301,
产品概述
WRCK-301超临界电站用热电偶是专为超临界机组高温高压环境设计的温度测量装置，采用耐高温合金材料制造，适用于主蒸汽温度高达610℃、工作压力≤40Mpa的严苛工况。该产品通过优化保护管结构与材料配比，确保在超临界参数下长期稳定运行，满足现代火电机组高效节能与环保需求。15
技术特点
该热电偶采用特殊设计的保护管材质（如1Cr18Ni9Ti不锈钢），具备优异的抗高温氧化性和机械强度，可承受≤100m/s的高速流体冲刷。其测温范围为0-610℃，通过二线制4-20mA信号输出实现抗干扰传输，内置冷端温度自动补偿功能，配合非线性校正电路提升测量精度。产品支持单支或双支配置（型号后缀加"2"），置入长度提供50/100/150mm标准规格，特殊长度可定制。469
结构设计
WRCK-301采用模块化结构，包含接线盒、保护管、绝缘套管和热电极组件。保护管经过加厚处理以适应高压环境，接线盒采用防尘防溅设计，确保在电站复杂环境中可靠工作。产品通过间隙隔爆原理实现安全防护，当内部发生异常时可有效阻隔高温传导。常温绝缘电阻值≥100MΩ（500V DC测试条件下），符合工业现场电气安全要求。4715
应用场景
该产品主要应用于超临界机组的主蒸汽管道、再热器、锅炉等关键部位的温度监测，通过实时精确测温帮助优化蒸汽参数控制，提升机组热效率。其设计参考了国际先进规范，兼容各类DCS系统和显示仪表，可替代进口设备用于600MW及以上容量机组的配套与改造项目。1526
质量控制
生产过程中采用严格的热处理工艺和老化测试，确保热电偶在温度循环变化下的稳定性。出厂前每支产品均经过多段温度点标定和压力测试，保证在40Mpa工作压力下的密封性能与测量一致性。用户可根据实际需求选择不同材质保护管和安装方式。6915
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
