模拟，霍尔式接近开关NJK-8002CD 厂家
产品概述

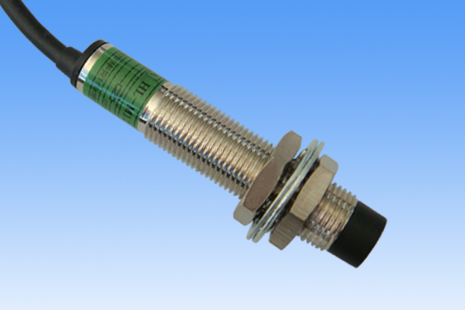

模拟霍尔式接近开关NJK-8002CD是一种基于霍尔效应原理设计的非接触式传感装置，专为工业自动化控制中的位置检测、速度测量及安全防护等应用场景开发。该产品通过感应磁场变化实现精准信号输出，无需机械接触即可完成对磁性物体的检测，具有响应快速、稳定性强、使用寿命长等特点。其核心采用高性能霍尔元件，结合优化的电路设计，确保在复杂电磁环境下仍能保持可靠工作。
功能与设计特点
NJK-8002CD采用一体化防水外壳设计，材质选用耐腐蚀的工程塑料与金属复合材料，适应油污、粉尘及潮湿等恶劣工业环境。产品支持NPN/PNP双输出模式，用户可根据控制系统需求灵活选择常开（NO）或常闭（NC）配置。内置信号处理电路能有效抑制干扰，输出波形纯净，适用于高精度要求的场合，如自动化生产线、包装机械或起重设备的限位控制。
应用场景
该产品广泛应用于冶金、纺织、印刷、物流等领域，特别适用于需要频繁启停或高速检测的场景。例如，在流水线上用于计数或分拣，或在机械设备中作为安全连锁装置的触发开关。其紧凑的结构设计便于安装，可通过螺纹固定或支架适配多种安装需求，同时提供10mm±10%的检测距离，满足中短程检测的精度要求。2312
技术优势
NJK-8002CD的优势在于其宽电压范围（DC12-30V）和低功耗特性，兼容大多数工业控制系统。独特的磁极自适应功能使其能识别不同极性磁场，减少安装调试的复杂性。此外，产品内置状态指示灯，便于实时监控工作状态，提升维护效率。通过严格的耐久性测试，确保在高温或振动条件下性能稳定，降低设备维护成本。91518
用户适配性
为满足多样化需求，产品提供多种电缆长度和接口选项，支持定制化服务。其设计兼顾通用性与专业性，既可替代传统机械开关，也能集成于智能控制系统，助力工业自动化升级。通过简化操作流程和提升兼容性，NJK-8002CD为用户提供高效、经济的解决方案。2126
模拟，霍尔式接近开关
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量线性传感器, 霍尔位移传感器 ,电容式接近开关 ,磁感应线性传感器,模拟量接近开关
外形编号: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
检测距离: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
电流型型号: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
电压型型号: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 检测时 ≤20mA ... < 4mA
功耗 无检测时 ≤20mA
电压范围: 15-30V DC
负载电阻 电 流 型: 0 ～ 300 Ω
负载电阻 电 压 型: ≥500KΩ
输 出 电 流 型: 4 ～ 20 mA
输 出 电 压 型: 0 ～ 10 V
输出特性曲线: 略
允许电压波动: ≤ 5%
空载电流（24V时） 40mA
输出信号: PNP模拟
线性误差: ≤2%
外壳材料: 金属表面处理/ABS塑料
温度飘移: ≤0.01mm／℃
重复精度: ≤１％
环境温度: －25℃ ～85℃
防护等级 IP67
霍尔式接近开关原理简介
具当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为
U=KIB/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
|
