拉绳开关JSB/KPP12-30 厂家
产品概述
JSB/KPP12-30拉绳开关是一种专为工业输送设备设计的安全保护装置，主要用于皮带输送机、斗式提升机、堆料/取料系统等设备的紧急停机保护。该产品采用双向触动设计，当输送带发生紧急事故时，可通过拉动任意一侧钢丝绳触发停机信号，有效保障设备和人员安全。其结构紧凑、安装便捷，适用于冶金、电力、矿山、水泥等多个工业领域。12
工作原理与结构特点
该拉绳开关通过钢丝绳联动机械传动机构实现功能。当钢丝绳被拉动时，驱动臂带动扭力弹簧使凸轮位移，触发内部微动开关切断控制线路。产品采用铸铝防风雨外壳，具备良好的防护性能，可适应恶劣环境。开关包含拉杆、复位柄、凸轮及微动开关等核心部件，提供手动复位和自动复位两种工作模式，满足不同工况需求。114
技术参数与性能
JSB/KPP12-30配备两组SPDT(单刀双掷)开关触点，额定参数为16A/250V AC。产品最大安装间距为水平40米或倾斜30米，配套使用直径4mm钢丝绳，并建议每3米设置托环支撑。其锁定角度为20度，拉力范围3-8公斤，双向操作设计确保从任意方向拉动均可可靠触发。整体结构采用无维护设计，具备较长的使用寿命。220
应用场景与安装说明
本产品广泛应用于常规皮带输送机、梭式输送机、轮船装卸系统等场景。安装时需将开关固定于输送机两侧检修通道，确保操作便利性。建议成对安装，间距50米左右，通过紧线器调整钢丝绳张力至均衡状态。特别注意在爬坡段需缩短安装间距，以保证响应可靠性。产品采用双导线孔设计，便于现场接线安装。122
英文产品描述
The JSB/KPP12-30 pull-wire switch is a safety protection device designed for industrial conveyor systems, including belt conveyors, bucket elevators, and stacker/reclaimer systems. Featuring bidirectional activation, it allows emergency shutdown from either side of the conveyor by pulling the connected wire rope. The product features a robust cast aluminum housing that provides reliable protection in harsh environments. 120
With its mechanical transmission mechanism, the switch converts wire rope movement into electrical signals through precision cams and micro-switches. It offers both manual reset and automatic reset configurations to suit different operational requirements. The standard model includes two sets of SPDT contacts rated at 16A/250V AC, supporting maximum installation spans of 40m horizontally or 30m on inclines. 214
The installation requires mounting on both sides of the conveyor with 4mm diameter wire ropes tensioned properly. Support rings should be installed every 3 meters to prevent excessive sagging. Particularly for inclined sections, reduced spacing between switches is recommended to ensure prompt response. The design simplifies field wiring with dual cable entry ports for convenient connection. 122
Suitable for various material handling applications, this product demonstrates reliable performance in metallurgy, power generation, mining, and cement industries. Its maintenance-free construction and durable components provide long-term service life while ensuring operational safety. The intuitive design allows for straightforward installation and adjustment procedures. 202

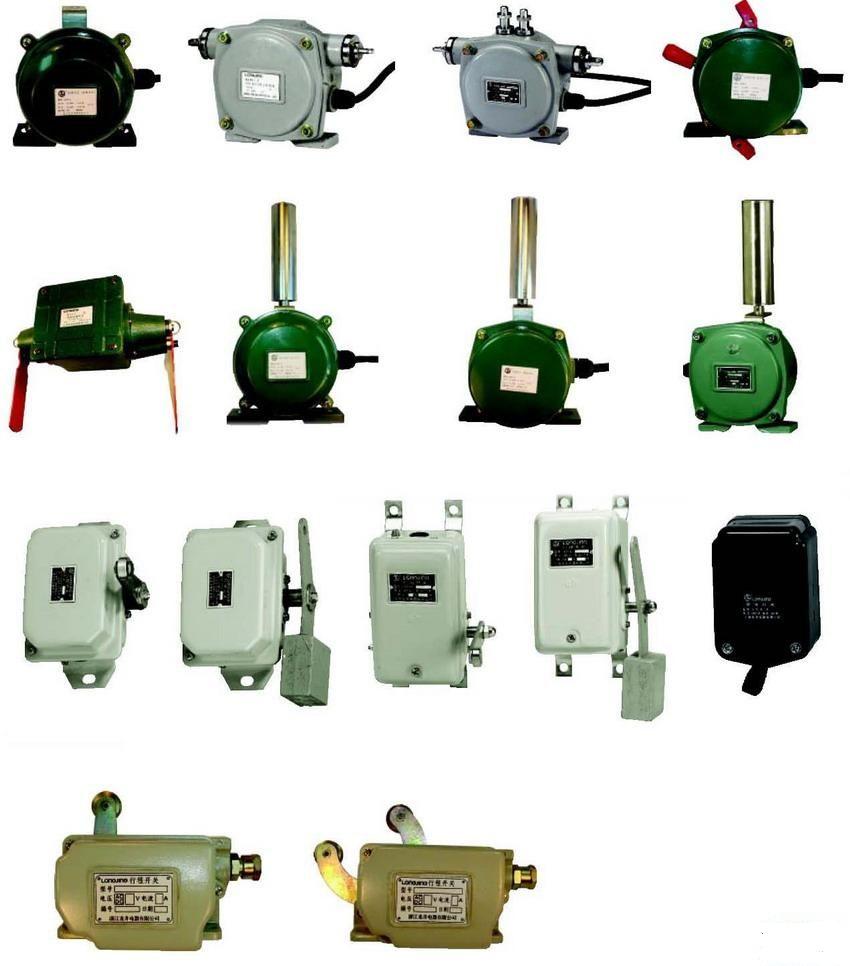

拉绳开关
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，FKLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。
适用范围：
拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等域的各种专门从事散料输送的输送设备。
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
|
