拉绳开关YH25-1 厂家
产品概述
拉绳开关YH25-1是一种双向触动的紧急停机保护装置，专为带式输送机系统设计，适用于冶金、电力、水泥、港口、矿山等行业的散料输送设备。该产品采用铸铝外壳，具有高强度、轻量化的特点，防护等级达到IP65，可在恶劣环境中稳定工作。其醒目的臂杆设计便于识别操作状态，手动杠杆复位功能确保紧急停机后快速恢复运行。
产品通过钢丝绳沿输送机两侧连接，当发生紧急情况时，任意位置拉动钢丝绳即可触发开关切断控制线路，实现设备快速停机，有效保护人身与设备安全。通用安装设计支持纵梁顶部或侧面安装，适配不同输送机结构需求。3610
Product Overview
The YH25-1 pull cord switch is a bidirectional emergency stop device designed for belt conveyor systems, widely used in industries such as metallurgy, power, cement, and mining for bulk material handling. Its durable cast aluminum housing combines high strength with lightweight properties, featuring an IP65 protection rating for reliable operation in harsh environments. The switch s distinctive arm design ensures clear visibility of operational status, while the manual lever reset function allows quick recovery after emergency shutdowns.
Connected via steel cables along conveyor sides, the switch activates immediately upon pulling the cable at any point, cutting off control circuits to halt equipment operation, safeguarding both personnel and machinery. The universal mounting design accommodates installation on conveyor beams (top or sides), adapting to diverse structural requirements. 131518
核心特点
- 灵活安装：支持输送机中间或两端安装，整体式盖板简化接线与调整流程，无需拆卸开关。
- 稳定性能：采用扭力弹簧与精密凸轮传动机构，动作灵敏且抗干扰性强，使用寿命长。
- 兼容性强：适配常规皮带机、斗式提升机、起重机等多种设备，提供覆塑钢丝绳及托环配件以优化张力控制。
Key Features
- Flexible Installation: Compatible with mid-span or end-mounted configurations, featuring an integrated cover for easy wiring adjustment without disassembly.
- Reliable Performance: Torque spring and precision cam mechanism ensure responsive triggering and resistance to misoperation.
- Broad Compatibility: Suitable for diverse equipment like belt conveyors and bucket elevators, with optional plastic-coated cables and support rollers for tension management. 71121
应用场景
该产品适用于钢铁厂、电厂等场景的带式输送机紧急保护，尤其适合长距离或倾斜输送线。针对爬坡段设备，建议缩短拉绳间距至30米以内，并搭配每3米一个的托环支撑，确保响应可靠性。
Applications
Ideal for emergency protection in steel plants and power stations conveyor systems, particularly for long-distance or inclined layouts. For slope sections, it is recommended to reduce cord spacing to under 30 meters with supporting rings every 3 meters to maintain operational reliability. 11622

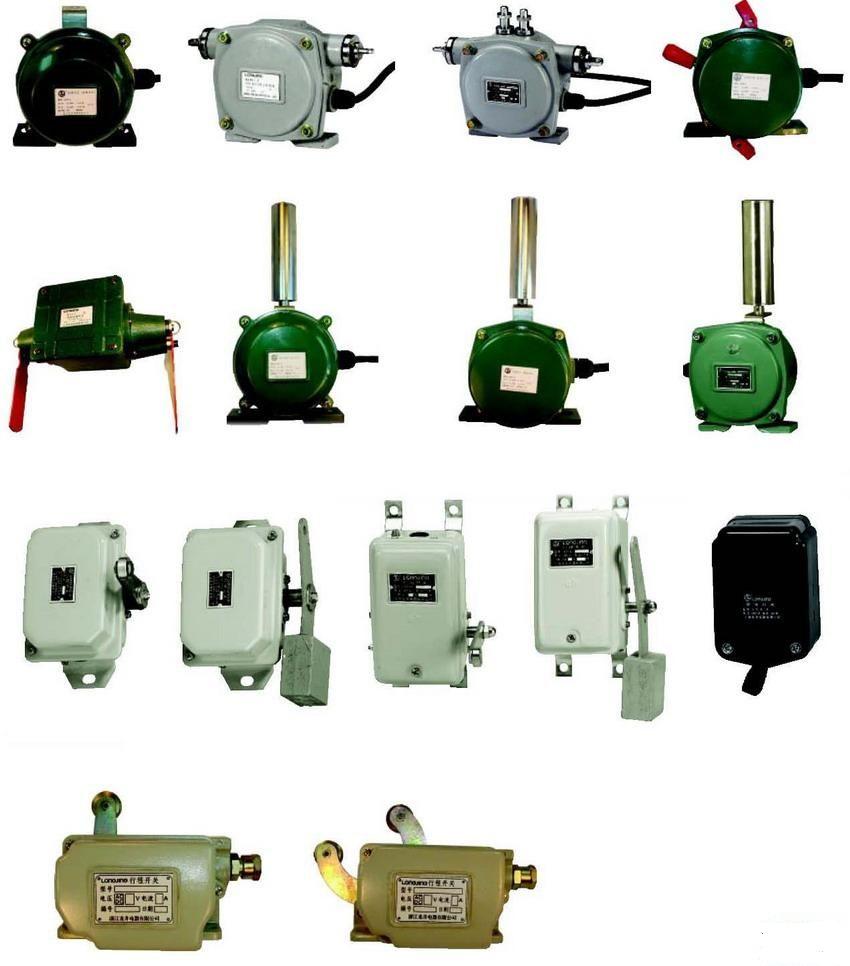

拉绳开关
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，FKLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。
适用范围：
拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等域的各种专门从事散料输送的输送设备。
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
|
