铂电阻元件WZPK-465S 厂家
产品概述

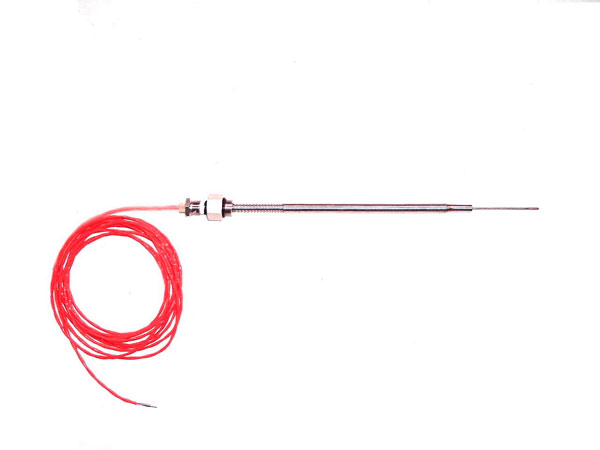

铂电阻元件WZPK-465S是一款高精度温度传感器，专为复杂工业环境设计。其采用不锈钢铠装保护管结构，内部填充高密度氧化绝缘材料，具有优异的抗污染性和机械强度，适用于管道狭窄、振动频繁或空间受限的安装场景。该产品通过进口薄膜电阻元件实现精准测温，热响应速度快，能够快速捕捉温度变化，减少动态误差，确保数据实时性。
核心特点
WZPK-465S直径小巧且可弯曲，安装灵活性强，特别适合传统装配式铂电阻难以部署的场合。其测温范围为-200°C至500°C，可稳定输出与温度呈线性关系的电阻信号，便于连接显示仪、记录仪或控制系统。产品采用全密封设计，能耐受恶劣环境中的化学腐蚀、粉尘及机械冲击，长期使用仍保持性能稳定。此外，单支或双支配置可满足不同应用需求，双支型号支持三线制引线，进一步降低线路电阻干扰。
技术优势
该铂电阻元件通过优化结构设计，实现了长度定制化，用户可根据实际需求选择不同插入深度。内部感温元件采用高纯度铂丝，确保电阻值与温度变化的高度一致性。绝缘性能优异，常温下电极与外套管间绝缘电阻超过100MΩ，避免信号传输过程中的漏电风险。产品广泛用于石油化工、电力冶金等领域的气体、液体及固体表面温度测量。
适用场景
WZPK-465S适用于需快速响应或微型化安装的工业场景，如反应釜温度监控、狭窄管道流体测温、高振动设备状态监测等。其不锈钢材质兼容多种腐蚀性介质，可适配卡套螺纹、法兰等固定方式，方便集成到现有系统中。
Product Overview
The WZPK-465S platinum resistance element is a precision temperature sensor designed for demanding industrial environments. Featuring a stainless steel armored sheath and high-density oxide insulation, it offers robust resistance to contamination and mechanical stress, making it ideal for confined spaces, high-vibration areas, or complex piping layouts. With imported thin-film resistance technology, it delivers fast thermal response and minimizes dynamic errors for real-time temperature tracking.
Key Features
Compact and flexible in design, the WZPK-465S adapts to installations where traditional assembly-style sensors fail. Its measurement range (-200°C to 500°C) covers most industrial processes, providing linear resistance outputs compatible with displays, data loggers, or control systems. The hermetic sealing ensures durability against chemical exposure, dust, and physical impacts. Optional single or dual-element configurations (the latter with 3-wire connection) enhance versatility for diverse applications.
Technical Highlights
Customizable insertion lengths and pure platinum wire cores guarantee consistent resistance-temperature correlation. Excellent insulation (＞100MΩ at room temperature) prevents signal leakage. The product suits harsh conditions in petrochemicals, power generation, and metallurgy, measuring gases, liquids, or solid surfaces reliably.
Applications
Ideal for rapid-response needs like reactor monitoring, narrow-pipeline fluid measurement, or vibrating equipment, the WZPK-465S supports multiple mounting options (threaded fittings, flanges) and withstands corrosive media. Its modularity simplifies integration into existing systems.
312192223
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
