铂电阻元件WZPM—001 供应
产品概述

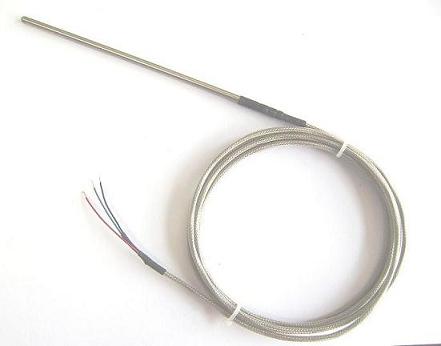

WZPM—001型铂电阻元件是一款专为工业温度测量设计的高精度传感器，采用先进的薄膜铂电阻技术制成，具有优异的温度响应特性和长期稳定性。该元件适用于测量固体表面、液体及气体介质的温度，尤其适合需要快速响应或微型化安装的场合，如电机轴承、汽轮机轴瓦、化工设备等。其核心测温部分采用特殊工艺烧结，确保在-200℃至600℃范围内实现精确测量，并能直接与显示仪表、记录仪或控制系统连接使用。15
结构与设计特点
WZPM—001的测温头采用弧形绝缘材料包裹，表面光滑耐磨，可有效减少与被测物体的摩擦，适合测量圆柱体、滚筒等曲面温度。元件内部填充高密度氧化物质绝缘材料，外部为不锈钢保护套管，兼具机械强度与抗污染能力，适用于恶劣工业环境。产品设计紧凑，直径小且可弯曲安装，便于在狭窄管道或复杂结构中部署。其独特的接插件形式简化了安装流程，支持快速更换和维护。3912
技术性能与优势
该元件的热响应时间短（典型值15秒），能迅速反映温度变化；绝缘电阻大于100MΩ（100V DC条件下），确保电气安全。铂电阻丝基于电阻随温度线性变化的原理工作，输出信号稳定可靠，可与多种仪表兼容。此外，其抗振性能优异，适用于纺织、造纸、橡胶等存在机械振动的行业。元件寿命长，性能衰减率低，降低了长期使用中的维护成本。71419
应用场景
WZPM—001广泛应用于电力、冶金、轻工等领域，特别适合电厂汽轮机、电机轴承的表面测温，以及化工反应釜、塑料挤出设备的温度监控。在需要流动测温的场合（如生产线巡检），可与便携式数字显示仪配套使用，操作灵活。其多规格型号（如手柄式、直柄式、固定式）满足不同安装需求，例如WZPM-201S直柄式适用于平面或轴承测温，而WZPM-301S固定式则适合连续监测滚筒温度。81320
产品配套与服务
用户可根据实际需求选择不同引线长度或连接方式，部分型号支持定制化设计。产品提供完善的售后服务，包括技术咨询与安装指导。与主流显示仪表（如XMX系列）的兼容性进一步拓展了使用场景，帮助用户实现高效的温度监测与控制。161822
English Introduction
Product Overview
The WZPM—001 platinum resistance element is a high-precision temperature sensor designed for industrial applications. Utilizing advanced thin-film platinum technology, it delivers excellent thermal response and long-term stability, suitable for measuring surfaces, liquids, and gases within -200°C to 600°C. Its compact design allows flexible installation in confined spaces, such as motor bearings or turbine shafts, and integrates seamlessly with displays and control systems. 15
Design Features
Featuring a smooth, wear-resistant弧形绝缘头，WZPM—001 minimizes friction during contact with curved surfaces like rollers. The stainless-steel sheath and internal high-density insulation enhance durability in harsh environments. Its modular connector design simplifies installation, while options for bendable configurations adapt to complex layouts. 312
Technical Performance
With a rapid response time (15s典型值) and insulation resistance exceeding 100MΩ, the element ensures reliable signal output. The platinum wire’s linear resistance-temperature relationship guarantees accuracy, ideal for vibrating machinery in textiles or rubber industries. Robust construction reduces maintenance needs. 719
Applications
Ideal for power plants (e.g., turbine monitoring), chemical reactors, and production lines, it supports both fixed and portable setups. Variants like the handle-type (WZPM-101S) or fixed-mount (WZPM-301S) cater to diverse scenarios, from轴承测温to continuous滚筒温度tracking. 820
Support & Compatibility
Customizable cable lengths and connectors are available. Compatible with XMX displays, it offers versatile solutions for temperature management, backed by technical support. 1622
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
