铂电阻元件WZPM-002 厂家
产品概述

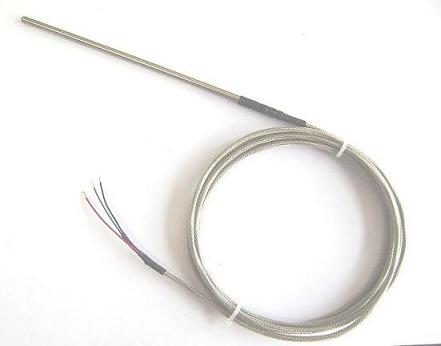

铂电阻元件WZPM-002是一款专为表面温度测量设计的高精度传感器，采用微型陶瓷管封装和内绕式铂电阻丝结构，感温元件体积小巧（最小外径可达1.6mm），适合各类微型温度探头定制。该产品适用于工业场景中圆柱体、平面、滚筒等固体表面的测温需求，尤其在纺织、造纸、塑料、橡胶等行业中表现稳定可靠。其工作原理基于铂电阻随温度变化的线性特性，测量范围覆盖-200℃至800℃，具有响应速度快、电气性能稳定、使用寿命长等特点。
Introduction:
The WZPM-002 platinum resistance element is a high-precision sensor designed for surface temperature measurement. It features a compact structure with platinum wire wound inside a miniature ceramic tube (minimum outer diameter: 1.6mm), making it ideal for customized micro-temperature probes. Suitable for industrial applications such as cylinders, flat surfaces, and rollers, it delivers consistent performance in textile, papermaking, plastic, and rubber industries. Operating on the linear resistance-temperature relationship of platinum, its measuring range spans -200°C to 800°C, offering fast response, stable electrical performance, and extended service life. 14
结构与功能特点
WZPM-002的测温头端部设计独特，采用带弧形绝缘材料，表面光滑以减少与被测物体的摩擦，同时内置三个凸起定位点，确保测温元件与物体保持恒定距离，避免磨损。产品分为手柄式、直柄式和固定式三种安装类型，可灵活匹配不同场景。其绝缘电阻值≥100MΩ（100V直流），抗干扰能力强，可与显示仪、记录仪或控制系统配套使用，实现精准温度监控与调节。
Features:
The WZPM-002’s probe tip is designed with smooth弧形 insulation material to minimize friction, while three raised定位点 maintain a stable distance between the sensor and the measured object, preventing wear. Available in handle-type, straight-handle, and fixed-mount configurations, it adapts to diverse scenarios. With insulation resistance ≥100MΩ (100V DC) and strong anti-interference capability, it seamlessly pairs with displays, recorders, or control systems for accurate temperature monitoring. 25
应用场景
该元件广泛应用于工业设备表面测温，如铸模、轴承、机械外壳等静态或低速运动物体，也可用于橡胶滚筒、塑料薄膜等柔性材料。其轻巧便携的设计配合XMX型袖珍数显仪，特别适合现场流动检测。产品采用耐高温材料，在恶劣环境中仍能保持稳定性，为用户提供长期可靠的温度数据支持。
Applications:
The element is widely used for surface temperature measurement on industrial equipment, including molds, bearings, and machinery casings, as well as flexible materials like rubber rollers and plastic films. Its lightweight design, paired with portable XMX digital displays, is ideal for on-site inspections. Constructed with high-temperature-resistant materials, it ensures reliable data output even in harsh environments. 39
技术优势
WZPM-002的铂电阻丝与陶瓷保护管采用特殊工艺结合，抗振动性能优异，温度-电阻关系接近线性，测量精度高。元件支持多规格定制，满足不同安装需求（如螺纹或法兰固定），并可集成于自动化控制系统，实现智能化温度管理。
Technical Advantages:
The platinum wire and ceramic protection tube are bonded via specialized processes, offering excellent vibration resistance and near-linear temperature-resistance correlation for high accuracy. Customizable in specifications (e.g., threaded or flanged mounting), it integrates into automated control systems for intelligent temperature management. 612
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
