电站测温用热电阻WZP-220AB 供应
产品概述

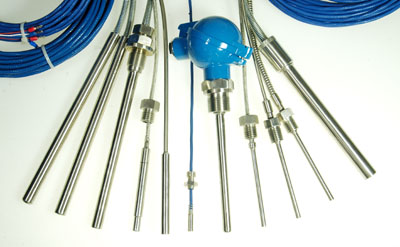

电站测温用热电阻WZP-220AB是一款专为发电机组及工业测温场景设计的温度传感器，采用铂电阻(Pt100)作为核心感温元件，能够稳定测量-200℃至420℃范围内的液体、气体及固体表面温度。该产品通过与显示仪表配套使用，可实现对温度的高精度监测和控制，满足电站锅炉、汽轮机等关键设备的测温需求。产品设计参考了国际通用规范，结构可靠且适配性强，适合30万、60万千瓦等各类发电机组配套使用。1927
产品特点
WZP-220AB热电阻采用装配式结构设计，便于安装和维护，其保护管材质为耐高温合金，可承受较高工作压力与环境冲击。产品具有抗振动性能优良的特点，测温响应速度快，能有效减少测量滞后。接线盒采用防溅或防水设计，适应电站复杂工况。该型号支持固定螺纹(G1/2或M27×2)安装方式，用户可根据现场需求选择不同插入深度，标配总长度范围为200mm至550mm，特殊尺寸可定制。22026
技术参数
该热电阻在-200℃~420℃范围内测量精度符合行业通用要求，0℃时标称电阻值为100Ω，电阻比(R100/R0)达到1.3851。常温绝缘电阻不小于100MΩ，热响应时间T0.5小于30秒，公称压力可达常规电站使用标准。产品无需补偿导线，简化了现场布线，同时采用三线制接线方式可有效消除引线电阻误差，确保信号传输稳定性。52325
应用场景
WZP-220AB主要应用于火力发电厂的蒸汽管道、锅炉炉膛、汽轮机轴承等高温高压区域测温，也可用于水处理系统、辅机设备及石化、冶金等工业流程的温度监控。其分离式结构设计便于在不停机状态下更换感温元件，特别适合需要长期连续运行的电力设备。产品经多家发电企业实际使用验证，性能稳定可靠。62228
英文介绍
The WZP-220AB industrial thermal resistor is specifically designed for temperature measurement in power plants and industrial processes. Utilizing platinum resistance elements (Pt100), it provides accurate temperature monitoring from -200°C to 420°C for liquids, gases and solid surfaces. The modular design features durable alloy protective tubes with threaded mounting (G1/2 or M27×2) and splash-proof junction boxes, suitable for harsh environments in boiler systems, steam pipelines and turbine bearings. 151921
With quick thermal response (T0.5<30s) and vibration-resistant construction, this sensor delivers reliable performance in 300MW/600MW generating units. The three-wire connection effectively eliminates lead resistance errors while eliminating need for compensation cables. Standard insertion depths range from 200mm to 550mm, with customization options available for special applications in thermal power generation and other high-temperature industrial processes. 141824
电站测温用热电阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程规格
名 称 分度号 测温范围 ℃ 精度等级 允 差Δt
镍铬－镍硅热电偶 K 0～800 2 ±2.5℃或 ±0.75％t
镍铬－铜镍热电偶 E 0～600 2 ±2.5℃或 ±0.75％t
铂热电阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t为感温元件实测温度或实测温度的值。
□公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
□热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500Ｖ。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45％RH，大气压力86～106kPa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L－热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
□热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100Ｖ任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％RH，常温绝缘电阻值应不小于100MΩ。
□热电阻允许通过电流
通过铂电阻的测量电流大不超过5mＡ。
|
