电站测温用热电阻WZP-420B 厂家
产品概述

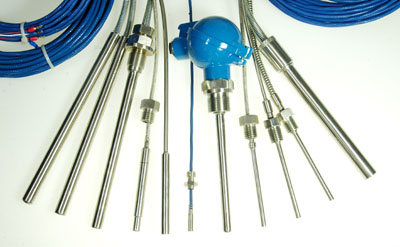

WZP-420B电站测温用热电阻是专为电力行业设计的高精度温度测量仪表，适用于30万至60万千瓦发电机组及辅机设备的温度监测需求。该产品采用装配式结构设计，由感温元件、不锈钢保护管、接线盒及安装固定装置组成，可稳定测量-200℃至500℃范围内的液体、蒸汽和气体介质温度。产品通过优化结构设计和材料选择，在电力行业高温高压环境下表现出优异的抗震性和耐压性能，能够真实反映被测介质的温度变化。[1][9][11]
技术特点
该热电阻采用铂电阻感温元件(Pt100分度号)，通过特殊工艺将金属丝均匀双绕在绝缘骨架上，确保测量结果为感温区域的平均温度。产品具有压簧式感温结构，抗机械振动性能突出，保护管采用1Cr18Ni9Ti不锈钢材质，可承受1.5倍公称压力的静态外压。在15-35℃环境温度下，电极与外套管之间的绝缘电阻≥100MΩ，热响应时间根据工况可在10-180秒之间调整。产品提供固定螺纹、法兰等多种安装方式，插入深度可按8-10倍保护管外径灵活定制。[6][13][15]
应用领域
WZP-420B广泛应用于火力发电厂的锅炉、汽轮机、蒸汽管道等关键部位的温度监测，特别适用于需替代进口测温设备的电站项目。其测量数据可与显示仪表、记录仪及DCS系统直接配套使用，满足石油、化工、冶金等工业领域的温度控制需求。产品通过结构优化解决了传统热电阻在高压流速介质中易损坏的问题，在电机绕组、轴承温度等特殊测温场景中表现稳定。[10][16][19]
Product Introduction
The WZP-420B thermocouple is specially engineered for temperature measurement in power plant applications, including 300MW to 600MW generating units and auxiliary equipment. This assembled-type resistance temperature detector (RTD) consists of a sensing element, stainless steel protective tube, junction box and mounting fixtures, providing reliable measurement from -200°C to 500°C for liquids, vapors and gases. Its robust construction ensures accurate readings under high-pressure conditions in thermal power systems.[1][9][14]
Key Features
This RTD utilizes platinum sensing elements (Pt100) wound on insulated frames using specialized techniques to deliver average temperature readings across the detection zone. The spring-loaded sensor design enhances vibration resistance, while 1Cr18Ni9Ti stainless steel protection tubes withstand 1.5 times rated static pressure. With insulation resistance ≥100MΩ between electrodes and sheath at 15-35°C, its thermal response time adjusts from 10 to 180 seconds based on operating conditions. Multiple installation options include fixed threads and flanges, with insertion depths customizable at 8-10 times tube diameter.[6][13][21]
Applications
The WZP-420B is widely implemented for monitoring critical components like boilers, turbines and steam pipelines in fossil fuel power plants. It serves as a domestic alternative to imported temperature sensors and interfaces directly with display instruments, recorders and DCS systems. The optimized structure addresses common failure issues in high-pressure fluid applications, demonstrating particular reliability for measuring bearing temperatures and motor winding heat in demanding industrial environments.[11][16][24]
电站测温用热电阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程规格
名 称 分度号 测温范围 ℃ 精度等级 允 差Δt
镍铬－镍硅热电偶 K 0～800 2 ±2.5℃或 ±0.75％t
镍铬－铜镍热电偶 E 0～600 2 ±2.5℃或 ±0.75％t
铂热电阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t为感温元件实测温度或实测温度的值。
□公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
□热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500Ｖ。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45％RH，大气压力86～106kPa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L－热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
□热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100Ｖ任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％RH，常温绝缘电阻值应不小于100MΩ。
□热电阻允许通过电流
通过铂电阻的测量电流大不超过5mＡ。
