电站测温用热电阻WZC-430B 厂家
WZC-430B电站测温用热电阻产品概述

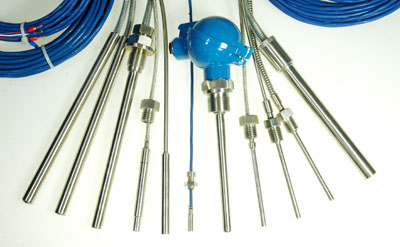

WZC-430B装配式热电阻是一种专为电站及工业领域设计的温度传感器，适用于液体、气体介质及固体表面温度的精确测量，工作温度范围为-200℃至600℃。该产品采用高稳定性感温元件，通过电阻随温度变化的特性实现精准测温，与显示仪表、记录仪及控制系统配套使用，可广泛应用于石油、化工、电力、冶金等行业的温度监控场景。其核心部件包括感温元件、保护管和防水/防溅接线盒，结构设计兼顾机械强度与耐压性能，确保在复杂工况下的长期稳定运行。
The WZC-430B assembled thermal resistor is a temperature sensor specifically designed for power plants and industrial applications. It accurately measures the temperature of liquids, gases, and solid surfaces within a range of -200°C to 600°C. By utilizing the principle of resistance variation with temperature, it ensures reliable performance when paired with display instruments and control systems. Its robust construction includes a sensing element, protective tube, and weatherproof junction box, making it suitable for harsh environments in industries such as petrochemicals, metallurgy, and energy.
设计与性能特点
WZC-430B采用模块化装配结构，支持快速维护与零件更换，降低使用成本。感温元件由高纯度金属丝双绕于绝缘骨架上，抗振性能优异，可有效减少测量误差。保护管材质通常为1Cr18Ni9Ti不锈钢，兼顾耐腐蚀与机械强度，用户也可根据介质特性选择其他定制材质。产品响应速度快，热响应时间（τ0.5）根据配置不同可达10-30秒，满足动态温度监测需求。此外，其绝缘电阻在常温环境下不低于100MΩ，确保电气安全性。
The modular design of the WZC-430B facilitates easy maintenance and part replacement. The sensing element, made of high-purity metal wire wound on an insulated frame, offers excellent vibration resistance and measurement accuracy. The standard stainless steel (1Cr18Ni9Ti) protective tube provides corrosion resistance, while alternative materials are available for specific media. With a rapid thermal response time (τ0.5) as low as 10-30 seconds, it adapts to dynamic temperature monitoring. The insulation resistance exceeds 100MΩ under normal conditions, ensuring operational safety.
应用场景与兼容性
该产品适用于电站锅炉、汽轮机轴承、电机绕组等关键设备的温度监测，其固定法兰或螺纹安装方式便于集成到现有系统中。兼容国际通用的Pt100分度号，支持与多种工业仪表无缝对接。在化工厂、冶金等高腐蚀环境中，可选配耐腐涂层保护管以延长使用寿命。产品设计遵循统一接口标准，互换性强，可灵活适配不同安装需求。
The WZC-430B is ideal for critical equipment like boilers, turbine bearings, and motor windings in power plants. Its fixed-flange or threaded installation options simplify system integration. Compatible with the widely used Pt100 standard, it seamlessly connects to industrial instruments. For corrosive environments (e.g., chemical plants), optional anti-corrosion coatings enhance durability. The standardized interface ensures interchangeability and adaptability to diverse installation requirements.
可靠性保障与服务支持
通过严格的生产工艺控制，WZC-430B在高温、高压及振动条件下仍能保持稳定输出。企业提供专业技术支持，协助用户完成选型与安装调试。产品寿命长，维护成本低，是工业温度测量领域的可靠选择。
Rigorous manufacturing processes ensure the WZC-430B’s stability under high temperature, pressure, and vibration. Expert technical support is available for selection and installation guidance. With extended service life and low maintenance costs, it stands as a dependable solution for industrial temperature measurement.
23121825
电站测温用热电阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程规格
名 称 分度号 测温范围 ℃ 精度等级 允 差Δt
镍铬－镍硅热电偶 K 0～800 2 ±2.5℃或 ±0.75％t
镍铬－铜镍热电偶 E 0～600 2 ±2.5℃或 ±0.75％t
铂热电阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t为感温元件实测温度或实测温度的值。
□公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
□热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500Ｖ。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45％RH，大气压力86～106kPa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L－热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
□热电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100Ｖ任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％RH，常温绝缘电阻值应不小于100MΩ。
□热电阻允许通过电流
通过铂电阻的测量电流大不超过5mＡ。
|
