电接点双金属温度计WZPK-103U 厂家
产品概述

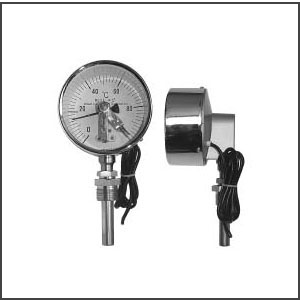

电接点双金属温度计WZPK-103U是一款专为工业环境设计的温度测量与控制仪表，采用双金属片作为核心感温元件，能够直接测量液体、蒸汽和气体介质的温度，适用于-80℃至+500℃的宽范围工况。产品具有现场显示功能，指针式表盘设计直观清晰，便于快速读取温度值。同时，其电接点装置可在温度达到预设限值时触发继电器动作，实现自动控制或报警功能，满足生产现场对温度监控的需求。1516
核心特点
该温度计采用优质不锈钢保护管及耐腐蚀材质，确保在复杂工业环境中长期稳定工作。表壳经过特殊工艺处理，具备防水防尘性能（防护等级IP55），适合石油、化工、电力等领域的安装需求。电接点部分采用机械式触点设计，支持上下限温度设定，动作可靠且使用寿命长。产品提供轴向型、径向型或万向型结构，安装方式灵活，可适配不同管道或设备的固定要求。61023
技术描述
WZPK-103U通过双金属片的热膨胀原理工作：当温度变化时，双金属片自由端带动指针偏转，同时触发电接点通断。标度盘直径可选100mm或150mm，精度等级1.5级，热响应时间≤40秒。电气参数方面，接点额定功率10VA，最高工作电压220V（推荐36V以下使用以确保稳定性）。产品无汞害，符合环保要求，且支持抽芯式维护，无需停机即可更换机芯。111320
Product Introduction (English)
The WZPK-103U Bimetal Thermometer with Electrical Contact is designed for industrial temperature measurement and control. Its bimetallic strip sensing element provides accurate readings within -80℃ to +500℃, suitable for liquids, steam, and gases. The clear dial display allows on-site monitoring, while the integrated electrical contacts activate relays for automated temperature regulation or alarms when thresholds are reached. 11217
Key Features
Constructed with stainless steel protection tubes and corrosion-resistant materials, this thermometer ensures durability in harsh environments. The IP55-rated housing offers dust and water resistance, ideal for petrochemical or power plants. The mechanical contact mechanism supports adjustable upper/lower limits with reliable switching performance. Multiple mounting options (axial, radial, or adjustable) accommodate diverse installation needs. 91425
Technical Details
The WZPK-103U operates via thermal expansion: temperature changes deform the bimetallic strip, moving the pointer and triggering contacts. Standard dial sizes are 100mm/150mm with 1.5% accuracy and ≤40s response time. Electrical contacts handle 10VA (220V max; 36V recommended). The mercury-free design is eco-friendly, and the removable core enables maintenance without process interruption. 182228
电接点双金属温度计
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
电接点双金属温度计，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
应用
电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽
和气体介质温度。
电接点双金属温度计的特点：
• 现场显示温度，直观方便；
• 具有自动切断电源和报警功能；
• 安全可靠，使用寿命长；
• 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
• 产品执行标准：JB/T8803-1998 GB3836-83
• 标度盘公称直径：100
• 精度等级：（1.0），1.5
• 热响应时间：≤40S
• 防护等级：IP55
• 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
• 设定点误差：设定点误差应不超过基本误差限的1.5倍。
• 切换差：切换差应不超过基本误差限的1.5倍。
• 切换重复性：切换重复性极限范围不大于基本误差限值的1/2。
|
