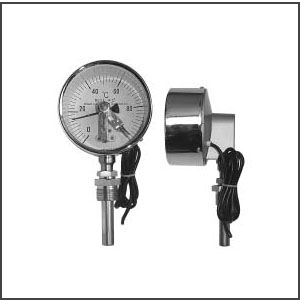

电接点双金属温度计WRNR-01 厂家
产品概述
电接点双金属温度计WRNR-01是一款专为工业温度监测与控制设计的精密仪器，广泛应用于石化、电力、食品制药等领域。该产品采用双金属片传感技术，通过不同金属的热膨胀差异驱动指针运动，实现温度的直观显示。同时，其电接点功能可与控制系统联动，在温度超限时触发报警或自动调节，确保生产安全与工艺稳定性。产品测量范围覆盖-80℃至+500℃，适应液体、蒸汽及气体介质的测温需求。1212
核心特点
WRNR-01具有耐震设计，内部可充装硅油或采用分离式结构以减少环境振动干扰。表壳采用不锈钢材质，防腐性强，适用于高温高压环境。提供轴向、径向、万向等多种安装形式，支持可动外螺纹、固定法兰等连接方式，适配不同场景的安装需求。电接点部分采用继电器兼容设计，支持上下限报警或双上限/双下限设定，操作简便且可靠性高。热响应时间≤40秒，确保实时监测的准确性。5719
技术参数
产品执行行业通用技术规范，标度盘直径100mm，精度等级1.5级，防护等级IP55。正常工作环境为-25℃至+55℃，相对湿度≤85%。设定点误差不超过基本误差限的1.5倍，切换差同样严格控制在误差限范围内。电气参数方面，额定功率10VA，最高工作电压220VAC或24VDC，最大允许电流0.7A，绝缘电阻符合常规工业要求。81120
Product Overview
The WRNR-01 Bimetal Thermometer with Electrical Contact is a precision instrument designed for industrial temperature monitoring and control, widely used in petrochemical, power generation, food processing, and pharmaceutical industries. It utilizes bimetal strip sensing technology to drive pointer movement via differential thermal expansion, providing clear temperature indication. The electrical contact feature enables联动 with control systems to trigger alarms or automatic adjustments when temperature limits are exceeded, ensuring operational safety and process stability. Its measurement range spans from -80°C to +500°C, suitable for liquids, steam, and gases.14
Key Features
The WRNR-01 incorporates anti-vibration design with options for silicon oil filling or separated structure to minimize environmental interference. The stainless steel casing enhances corrosion resistance for harsh conditions. Multiple installation options (axial, radial, universal) and connection types (movable external thread, fixed flange) ensure adaptability. The electrical contact supports adjustable upper/lower limits or dual-limit configurations, featuring reliable relay compatibility and user-friendly operation. With a rapid thermal response time of ≤40 seconds, it guarantees real-time accuracy.51217
Specifications
This product complies with industry-standard technical requirements, featuring a 100mm dial diameter, 1.5 accuracy class, and IP55 protection rating. Operating conditions cover -25°C to +55°C at ≤85% relative humidity. Setpoint error and switching differential are rigorously controlled within 1.5 times the basic error limit. Electrical parameters include 10VA rated power, 220VAC/24VDC max voltage, 0.7A max current, and standard insulation resistance.81120
电接点双金属温度计
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
电接点双金属温度计，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
应用
电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽
和气体介质温度。
电接点双金属温度计的特点：
• 现场显示温度，直观方便；
• 具有自动切断电源和报警功能；
• 安全可靠，使用寿命长；
• 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
• 产品执行标准：JB/T8803-1998 GB3836-83
• 标度盘公称直径：100
• 精度等级：（1.0），1.5
• 热响应时间：≤40S
• 防护等级：IP55
• 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
• 设定点误差：设定点误差应不超过基本误差限的1.5倍。
• 切换差：切换差应不超过基本误差限的1.5倍。
• 切换重复性：切换重复性极限范围不大于基本误差限值的1/2。
|
