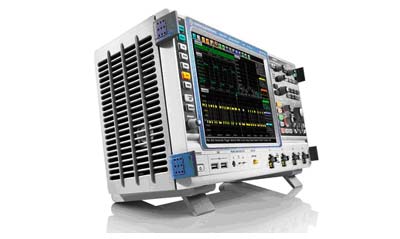

RTO数字示波器的优点和关键特性 快速排查信号故障 ◆ 每秒一百万个波形,故障排查准确,无需猜测; ◆ 采集模极高,对功能不存在任何限制; ◆ 支持历史信息查看功能,故障分析快速. 硬件加速的分析功能 * 测量速度极高,对于复杂的分析功能也不例外; * FFT频谱分析:功能强大,易于操作; * 模板测试:配置快捷,结果可靠; * 分析功能先进,每通道同时可分析多达三个波形. 高精度数字触发系统 ???????? 触发抖动极低,可以实现高精度测量; ???????? 全带宽范围内,触发灵敏度极高; ???????? 对于触发信号,使用可调数字滤波器; ???????? 快速序列中,不会屏蔽出发事件; ???????? 触发数字组合的输入信号. 操作方法,更加简单快捷 ▲ 使用了颜色编码控制元件,更加清晰可辨; ▲ 使用直观的菜单结构,操作更快捷; ▲ 信号图标支持拖放功能; ▲ 对话框采用半透明设计,始终可以观察到完整的测量信号. 令人信服的测量精度 ★ 使用单核模数转换器,动态范围更大; ★ 固有噪声极低,测量精度极高; ★ 全带宽测量, 即使输入灵敏度为≤1mV/div; ★ 信道与信道之间的隔离极高,无串扰现象; ★ 与温度无关的增益和偏差误差极小. 触发与串行协议的解码 ◆ 用于与协议有关的触发和解码的选件:I2C、SPI、UART/RS-232、CAN、LIN和Flex Ray等. 高性能探头,配备丰富的附件 ■ 遵循优异的技术规范,信号保真度极高; ■ 采用小型按钮,仪器控制更改方便; ■ R&S probeMeter: 集成式电压表,可以准确地测量直流 技术参数: 型号 RTO1012 RTO1014 RTO1022 RTO1024 垂直系统 带宽 1GHz 1GHz 2GHz 2GHz 通道 2 2 4 4 上升时间 300ps 300ps 175ps 175ps 输入阻抗 50Ω±1.5％/1MΩ±1％,15pF(测量) 输入灵敏度 50Ω:1mV/div—1V/div, 1MΩ: 1mV/div—10V/div 模数转换器的有效位数 ＞7位(测量) 采集系统 大实时采样率 每通道 10G样本/s 记忆深度(标配) 20M/40M 样本 20M/80M 样本 20M/40M样本 20M/80M样本 大采集率 连续采集与显示,10G样本/s,1k样本: 1,000,000波形/秒 超分割模式: ＜200ns盲区时间 数据抽取模式 采样,峰值检测,高分辩率,有效值 波形算法 无,包络,平均 插值模式 线性,Sin(x)/x,采样与保持 水平系统 时基范围 25ps/div—50s/div 时基精度 2.5ppm, 0.02ppm加选件RTO-B4 通道偏移校正 ±100ns (实时偏移校正,通道到通道触发-如状态检测偏移校正) 触发系统 触发类型 边沿,干扰,脉宽,欠幅,窗口,超时,区间,斜率,数据时钟,模式,状态, 串行模式,I2C,SPI, 可选:UART/RS-232,LIN,CAN,FlexRay 灵敏度 可自动也可手动设置范围: 0.1div—5div 可检测小脉冲干扰信号 100ps 耦合模式 对于选定通道,可在100kHz至50％模拟带宽的截止频率范围内,选择RF抑制 波形算术运算 代数运算种类 算术运算, 逻辑运算,比较运算,频域,数字滤波器 硬件加速的数学计算功能 ＋, －, *, 1/×, l×l, 求导, log10, ln, log2, 缩放, FIN, FFT幅值 分析与测量功能 硬件加速分析 功能 频谱,直方图,横板测试,光标 硬件加速的测量功能 幅度测量,时间测量 一般数据 外形尺寸 427×249×204mm 重 量 9.6kg(RTO1024) 显示器 10.4＂LC TFT彩色触摸屏,1024×768像素(XGA) 连 接 1Gbit/sLAN,4USB2.0,GPIB(可选),DVI用于外部监示器,外部触发 示波器探头 RT-ZP10 带宽:500MHz, 输入电阻:10MΩ, 输入电容:9.5pf, 动态范围:400Vrms, 无源,10:1 RT-ZS20 带宽:1.5GHz, 输入电阻:1MΩ, 输入电容:0.8pf, 动态范围:±8V, 有源 RT-ZS30 带宽:3.0GHz, 输入电阻:1MΩ, 输入电容:0.8pf, 动态范围:±8V, 有源 基本配置 主机,每个通道:RT-ZP10探头,附件包,快速使用指南,使用手册CD光盘,电源线. 硬件选件(插件) OCXO 10MHz RTO-B4 GPIB接口 RTO-B10 硬盘,更换用,含固件 RTO-B19 内存升级,50M样本/每通道 RTO-B101 内存升级,100M样本/每通道 RTO-B102 软件选件 IC/SPI串行解码 RTO-K1 UART/RS_232串行解码 RTO-K2 CAN/LIN串行触发和解码 RTO-K3 探头 500MHz, 无源 RT-ZP10 1.5GHz, 有源 RT-ZS20 3.0GHz, 有源 RT-ZS30 探头附件 RT-ZP10(2.5mm)的附件套装 RT-ZA1 RT-ZS20/-ZS30的备用附件套装 RT-ZA2 RT-ZS20/-ZS30的探针套装 RT-ZA3 迷你夹 RT-ZA4 微型夹 RT-ZA5 导线套装 RT-ZA6 附件 前盖扳 RT-Z1 软质箱,用于RTO示波器及其附件 RT-Z3 机架安装工具组件 ZZA-RTO |
