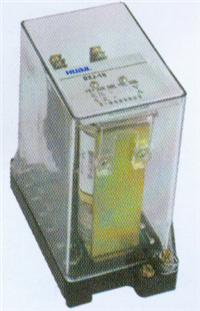

中间继电器，DZS-12B
产品概述
DZS-12B是一款延时中间继电器，专为直流操作的保护和自动控制线路设计，主要用于增加触点数量和容量，满足辅助继电需求。该继电器采用电磁式原理，通过阻尼环实现延时返回功能，适用于电力系统、工业自动化等领域，具有高可靠性和稳定性。112
技术特点
DZS-12B提供多种额定电压选项（DC12V-220V），动作电压范围为额定值的30%~70%，返回时间不小于0.6秒。其触点容量在直流250V/5A条件下可断开50W负载，长期允许接通电流为5A，功率消耗不超过7W。继电器采用改进型绕组设计，避免了运输中的断线问题，提升了耐用性。21022
功能与结构
继电器分为动作延时（如DZS-11B）和返回延时（DZS-12B）两种类型，DZS-12B属于返回延时型，适合需要延迟断电控制的场景。结构上可选凸出式或嵌入式安装，壳体采用JK-1标准组件，支持板前或板后接线方式，适应不同安装需求。内部接线清晰，外形尺寸紧凑，便于集成到各类控制柜中。131621
应用场景
DZS-12B广泛应用于电力系统的继电保护、轨道交通信号控制、工业自动化设备等场景。其延时特性可用于电机启动保护、顺序控制等环节，同时兼容多种直流电压等级，适配性较强。继电器在长期运行中表现稳定，机械寿命和电气寿命均满足常规工业要求。91423
简单介绍
DZS-12B中间继电器 DZS-10B系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。DZS-12B为返回延时继电器。
DZS-12B中间继电器
的详细介绍
DZS-12B中间继电器
1.应用范围
DZS-10B系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。DZS-11B、13B为动作延时继电器；DZS-12B、14B返回延时继电器；DZS-15B、16B为电压延时动作和电流保持继电器。
2.主要技术数据
| ● |
额定电压：DC 220V、110V、48V、24V、12V。 |
| ● |
额定电流：lA、2A、4A、6A。 |
| ● |
动作值：动作电压为额定电压值的30～70％。 |
| ● |
保持值：保持电流不大于80％额定电流。 |
| ● |
返回值：不小于额定值的5％。 |
| ● |
动作时间：DZS-11B、13B、15B、16B在额定电压下，动作时间不小于0.06s。 |
| ● |
返回时间：DZS-12B、14B不小于0.6s。 |
| ● |
功率消耗：不大于7W。 |
| ● |
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 |
|
