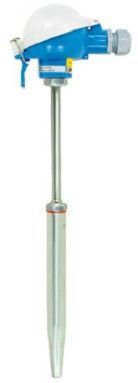

超临界电站用热电偶WRCK-391
超临界电站用热电偶WRCK-391的产品概述
超临界电站用热电偶WRCK-391是一种专为超临界火电机组设计的温度测量装置，适用于高温高压环境下的精准测温需求。该产品采用先进的塞贝克效应原理，通过两种不同导体材料在温差下产生的热电势实现温度信号转换，能够直接测量0℃至610℃范围内的液体、蒸汽及气体介质温度。其设计充分考虑了超临界机组主蒸汽压力达40Mpa、温度610℃的严苛工况，具备良好的耐压性和热稳定性，可满足1.3GW级大容量机组的配套需求。15
核心技术与结构特点
WRCK-391采用1Cr18Ni9Ti不锈钢保护管结构，结合氧化镁绝缘材料层，确保在高温高压环境下的机械强度和电气绝缘性能。产品通过优化热电极材料配比和焊接工艺，有效提升热响应速度，减少动态误差。其铠装结构设计赋予产品弯曲安装的灵活性，同时保持耐冲刷性能，适应电站管道不同安装位置的测量需求。双支式设计可同步输出两组温度信号，为系统冗余监测提供支持。常温绝缘电阻值达1000MΩ以上，保障长期运行的可靠性。101227
应用场景与性能优势
该热电偶主要应用于超临界电站的锅炉、汽轮机等关键部位的温度监控，通过实时监测蒸汽参数助力机组能效提升。相比常规热电偶，其在高温环境下的热电势稳定性更突出，温度梯度影响更小，冷端温度变化对测量结果的干扰可通过内置补偿电路有效抑制。产品采用模块化接线盒设计，便于现场维护和导线连接，安装方式涵盖固定卡套式、可动法兰式等多种选择，能适应50mm至150mm不同插入深度的安装需求。4628
定制化服务与质量保障
针对特殊工况需求，WRCK-391提供保护管材质、插入长度等参数的定制服务，用户可根据实际管道尺寸协商特殊规格。制造商通过优化生产工艺控制热电偶丝材的均匀性，避免因材料不均匀导致的附加热电势误差。产品在出厂前均经过多道温度循环测试和绝缘性能检测，确保在温度阶跃变化时T0.5响应时间符合工况要求。专业设计团队持续跟踪电站运行数据，不断改进产品在长期高温环境下的性能表现。5912
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
