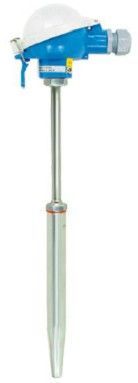

超临界电站用热电偶WRCK2-331
产品概述
WRCK2-331是一款专为超临界电站设计的双支铠装热电偶，采用先进的热电测量技术，适用于高温高压环境下的温度监测。该产品通过优化材料和结构设计，能够稳定工作在蒸汽温度达610℃、压力40MPa的极端工况中，满足现代火力发电机组对温度测量的精度和可靠性要求。其核心部件采用耐高温合金材料，确保在长期高温环境下保持稳定的热电性能。124
技术特点
该热电偶采用双支独立测温结构，可同时输出两组温度信号，便于数据比对和系统冗余设计。保护管选用优质不锈钢（1Cr18Ni9Ti）材质，具备良好的耐腐蚀性和机械强度，可承受≤100m/s的介质流速。内置氧化镁绝缘材料配合铠装工艺，使产品具有抗振动、耐磨损的特性，适合安装在锅炉、蒸汽管道等复杂工况位置。产品提供50/100/150mm三种标准置入长度，也可根据实际需求定制特殊尺寸。4512
性能参数
WRCK2-331测温范围为0-610℃，在额定工作压力40MPa下仍能保持准确测量。常温绝缘电阻值≥100MΩ（长度≤1米时），长度超过1米时绝缘电阻与长度乘积≥100MΩ·m。热响应时间快，能快速跟踪温度变化，测试环境要求温度为15-35℃、相对湿度45%以下。产品采用防水式接线盒设计，适应电站现场潮湿环境，安装方式支持活动法兰连接，便于维护更换。129
应用场景
主要应用于超临界及超超临界火力发电机组的蒸汽温度监测，包括主蒸汽管道、再热器、汽轮机进口等关键部位。通过提高蒸汽参数的测量精度，有助于提升机组热效率，实现节能降耗。该产品设计参考了国际先进的火电技术规范，在多个电站项目中表现出良好的运行稳定性，能够适应长期连续工作的需求。467
产品优势
相比常规热电偶，WRCK2-331采用特殊铠装工艺和双层密封结构，在高温高压环境下具有更长的使用寿命。双支独立测温元件设计提高了系统可靠性，当一支出现异常时仍可通过另一支维持监控。产品结构紧凑，安装灵活性高，支持水平或垂直安装，接线盒防护等级满足电站环境要求。制造过程中经过多道质量检验程序，确保每支热电偶的性能一致性。51628
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
