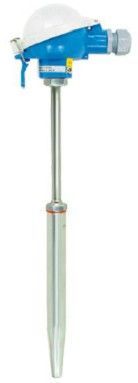

超临界电站用热电偶WRCK-382
产品概述
WRCK-382超临界电站用热电偶是专为高温高压环境设计的温度测量装置，采用两种不同导体材质构成回路，通过测量端与参比端的温差产生热电动势实现精准测温。该产品针对超临界电站工况特点开发，主蒸汽温度可稳定测量610℃，最高承受压力达40MPa，适用于1.3GW级大容量机组，其测量原理基于成熟的塞贝克效应，具有响应速度快、稳定性强的特点。149
技术特点
该热电偶采用1Cr18Ni9Ti不锈钢保护管与氧化镁绝缘材料复合结构，确保在高速流体（≤100m/s）中长期可靠运行。产品提供50mm/100mm/150mm三种标准置入长度，支持非标尺寸定制。其常温绝缘电阻在500V直流电压下≥100MΩ·m（长度＞1m时）或≥100MΩ（长度≤1m），满足15-35℃环境温度及45%相对湿度的工业要求。热电动势输出仅与导体材质和温差相关，不受导线长度直径影响。1210
应用场景
主要应用于超临界火力发电机组的蒸汽管道、再热系统等关键部位的温度监控，通过提升蒸汽参数（温度/压力）和中间再热技术辅助提高发电效率。产品兼容多种显示仪表和控制系统，可实现对液体、蒸汽及固体表面0-800℃范围的连续测量，其紧凑结构特别适合空间受限的安装环境。3611
设计优势
采用模块化设计，接线盒可选防水、防溅或手柄式结构，固定方式支持卡套螺纹、法兰安装等灵活配置。铠装结构使其具备耐弯曲、抗震动性能，导体与保护管经多道拉制工艺确保热响应时间优于常规产品。根据工况需求可提供单支或双支测温单元，冷端补偿设计简化了系统集成难度。32030
定制服务
针对特殊工况提供个性化解决方案，包括不同材质保护管选配、异形安装接口设计以及特殊长度定制。产品开发过程中参考了国际先进技术规范，并通过持续优化结构来适应不同机组的配套需求，用户可与技术团队直接沟通具体参数要求。91417
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
