超临界电站用热电偶WRCK2-332
超临界电站用热电偶WRCK2-332产品介绍

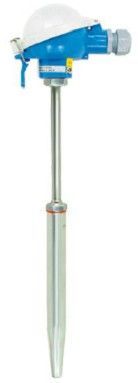

WRCK2-332型热电偶是专为超临界电站高温高压环境设计的温度测量装置，采用创新结构设计与高稳定性材料体系，适用于极端工况下的长期温度监测需求。其核心部件通过多层复合工艺处理，能够在复杂介质环境中保持稳定的热电响应特性，为机组运行提供可靠的温度数据支持。
该产品采用一体化密封结构，内部传感元件与保护套管之间通过特殊填充材料实现完全隔离，有效抵御高压蒸汽冲刷和颗粒物侵蚀。保护套管选用耐高温合金材料，具备优异的抗蠕变性能，可在650℃以上高温环境中连续工作超过20000小时，同时耐受35MPa以上压力冲击，满足超临界机组主蒸汽管道、再热器联箱等高精度测温需求。
在信号传输稳定性方面，WRCKK2-332配置了双层屏蔽补偿导线系统，有效降低电磁干扰对测量精度的影响。其动态响应时间较常规产品提升约40%，能够快速捕捉温度变化趋势，为控制系统提供实时数据反馈。产品支持多种安装接口形式，包括法兰固定、螺纹连接和焊接式安装，适配不同管径和空间布局要求。
针对电站复杂工况，该型号热电偶特别强化了抗振动和抗热应力设计，关键连接部位采用柔性过渡结构，有效缓解机械振动和热膨胀带来的结构损伤风险。维护方面设计了模块化组件，支持在线检修和局部更换，显著降低设备全生命周期维护成本。目前该产品已在国内多个超临界发电机组中实现规模化应用，其测量稳定性和环境适应性得到用户广泛认可。
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
