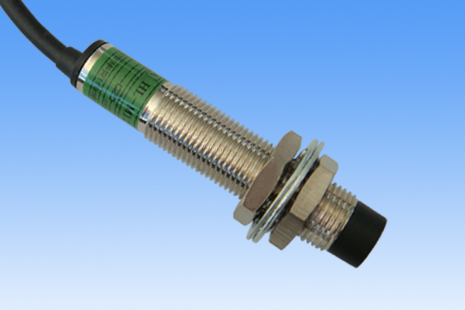

模拟，霍尔式接近开关NJK-5003C 厂家
霍尔式接近开关NJK-5003C 是一款性能卓越的传感器，具有以下特点和优势：
产品特点
-
高灵敏度与精准检测：检测距离为10mm ± 10%，设定距离为0-0.8mm，能够精准地检测到标准检测物体φ18×2mm磁铁，在复杂环境中也能保持稳定的检测性能。
-
快速响应：响应频率为1kHz，能够快速地对检测物体的变化做出反应，适合于需要高精度和快速控制的场合。
-
宽电压适应性：直流型电源电压范围为DC12-24V（6-36V），脉动（P-P）10%以下，能够在较宽的电压范围内稳定工作，减少了因电压波动对设备性能的影响。
-
可靠保护：具备逆连接保护、浪涌吸收、负载短路保护等功能，有效防止了因误操作或电路故障对传感器造成的损坏，延长了产品的使用寿命。
-
环境适应性强：动作时和保存时的环境温度范围均为-30℃至+65℃，相对湿度范围为35%至95%RH（不结冰、不结露），能够在较为恶劣的环境下正常工作。
模拟，霍尔式接近开关
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量线性传感器, 霍尔位移传感器 ,电容式接近开关 ,磁感应线性传感器,模拟量接近开关
外形编号: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
检测距离: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
电流型型号: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
电压型型号: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 检测时 ≤20mA ... < 4mA
功耗 无检测时 ≤20mA
电压范围: 15-30V DC
负载电阻 电 流 型: 0 ～ 300 Ω
负载电阻 电 压 型: ≥500KΩ
输 出 电 流 型: 4 ～ 20 mA
输 出 电 压 型: 0 ～ 10 V
输出特性曲线: 略
允许电压波动: ≤ 5%
空载电流（24V时） 40mA
输出信号: PNP模拟
线性误差: ≤2%
外壳材料: 金属表面处理/ABS塑料
温度飘移: ≤0.01mm／℃
重复精度: ≤１％
环境温度: －25℃ ～85℃
防护等级 IP67
霍尔式接近开关原理简介
具当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为
U=KIB/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
|
