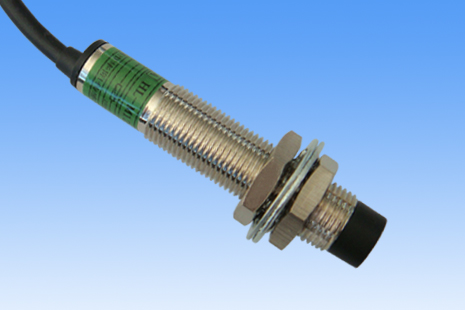

模拟，霍尔式接近开关NJK-5003B 供应
产品概述
NJK-5003B是一款基于霍尔效应原理设计的接近开关，属于非接触式磁性传感器，专为工业自动化场景中的位置检测需求开发。其核心功能是通过感应磁场变化输出稳定的电信号，实现设备运行状态的精准控制。产品采用直流6-36V宽电压供电，适配性强，可满足不同工业场景的电气兼容性要求。外壳采用金属铜材质，兼具耐用性与电磁屏蔽性能，适合复杂环境下的长期稳定工作。111
功能特点
该产品采用三线制NPN输出方式，支持常开（NO）或常闭（NC）配置，用户可根据实际需求选择。其霍尔式感应机制仅对磁性物体有效，抗干扰能力强，避免了金属粉尘或非磁性物质误触发的风险。检测距离精准，响应频率高，适用于高速运动部件的实时监测。产品内置环氧树脂封装工艺，具备防水、防震和耐腐蚀特性，可适应-25℃至85℃的工作温度范围，在冶金、物流输送、自动化机床等场景中表现优异。720
应用场景
NJK-5003B广泛应用于工业自动化领域，如自动门禁系统的位置反馈、包装机械的物料计数、生产线工件的定位控制等。其紧凑的圆柱形结构设计（M8/M12规格可选）便于安装，可直接嵌入设备外壳。产品兼容继电器、PLC等负载，支持信号灯指示或数字量输入模块连接，简化了系统集成流程。典型应用案例包括替代传统机械限位开关，实现无磨损、长寿命的自动化控制解决方案。519
服务保障
我们提供多种规格的霍尔式接近开关系列产品，包括不同输出类型（NPN/PNP）和检测距离的型号。用户可根据具体需求选择适配版本，如NJK-5003A（常开型）或NJK-5003D（常闭型）。产品经严格的质量管控流程，确保性能的一致性与可靠性。同时提供技术咨询与选型指导服务，协助用户优化检测方案。1323
模拟，霍尔式接近开关
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量线性传感器, 霍尔位移传感器 ,电容式接近开关 ,磁感应线性传感器,模拟量接近开关
外形编号: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
检测距离: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
电流型型号: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
电压型型号: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 检测时 ≤20mA ... < 4mA
功耗 无检测时 ≤20mA
电压范围: 15-30V DC
负载电阻 电 流 型: 0 ～ 300 Ω
负载电阻 电 压 型: ≥500KΩ
输 出 电 流 型: 4 ～ 20 mA
输 出 电 压 型: 0 ～ 10 V
输出特性曲线: 略
允许电压波动: ≤ 5%
空载电流（24V时） 40mA
输出信号: PNP模拟
线性误差: ≤2%
外壳材料: 金属表面处理/ABS塑料
温度飘移: ≤0.01mm／℃
重复精度: ≤１％
环境温度: －25℃ ～85℃
防护等级 IP67
霍尔式接近开关原理简介
具当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为
U=KIB/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关，压力开关，里程表等，作为一种新型的电器配件。
