拉绳开关LXA-02GKH-T2-F 厂家
产品概述
拉绳开关LXA-02GKH-T2-F是一款专为工业输送系统设计的安全保护装置，采用不锈钢材质外壳，具备双向触发功能。该产品适用于冶金、煤炭、水泥、电力、港口等多个行业，可在紧急情况下快速停机，有效保护设备和人员安全。其结构紧凑，安装灵活，可适配不同工况需求。14
核心特点
产品采用铝合金铸造壳体，重量轻且强度高，防护等级达到IP67，能在恶劣环境中稳定工作。内置进口微动开关，触点容量大，响应灵敏，使用寿命长。整体式盖板设计便于接线和维护，无需拆卸开关。提供钢丝绳、绳夹等完整附件，支持手动复位，操作简便可靠。1719
技术参数
工作电压覆盖220V/380V，触点配置为1常开+1常闭，接点容量为AC380V 3A。适用温度范围-40℃至+60℃，动作角度15°极限角度75°，拉力要求3-8公斤。外壳材质为不锈钢或铸铁，防锈耐腐蚀，适合长期户外使用。41220
应用场景
主要用于皮带输送机、斗式提升机、起重机等设备的紧急停机保护。可安装在输送机中间或两端，通过拉动钢丝绳触发信号，实现全线快速停机。在港口装卸系统、矿山开采等场景中表现优异。31319
安装与维护
建议每50米安装一对开关，采用覆塑钢丝绳连接并搭配托环支撑。安装位置需便于操作且低于输送带，爬坡段需缩短间距。产品出厂配备1.2米四芯电缆，接线标识清晰，维护时注意保持外壳清洁。41226
Product Overview
The LXA-02GKH-T2-F pull rope switch is a safety device designed for industrial conveyor systems, featuring stainless steel housing and bidirectional activation. Suitable for industries like metallurgy, coal, cement, and ports, it enables rapid emergency shutdown to safeguard equipment and personnel. Its compact design allows flexible installation for diverse operational needs.14
Key Features
Constructed with lightweight yet durable aluminum alloy housing, it achieves IP67 protection for reliable performance in harsh conditions. Equipped with imported microswitches offering high contact capacity and fast response. The integrated cover facilitates wiring without disassembly, while complete accessories (wire ropes/clamps) and manual reset ensure user-friendly operation.1719
Specifications
Operates at 220V/380V with 1NO+1NC contacts (AC380V 3A). Temperature range spans -40℃ to +60℃, with 15° action angle and 3-8kg triggering force. Stainless steel/iron casing resists corrosion for outdoor durability.41220
Applications
Ideal for emergency stops on belt conveyors, bucket elevators, and cranes. Mountable at midpoints or ends, it triggers shutdown via rope pull. Excels in port logistics and mining scenarios.31319
Installation
Install pairs every 50m using plastic-coated steel ropes with support rings. Position below conveyors for accessibility, reducing spacing on slopes. Includes 1.2m 4-core labeled cables; maintain clean casing for optimal performance.41226

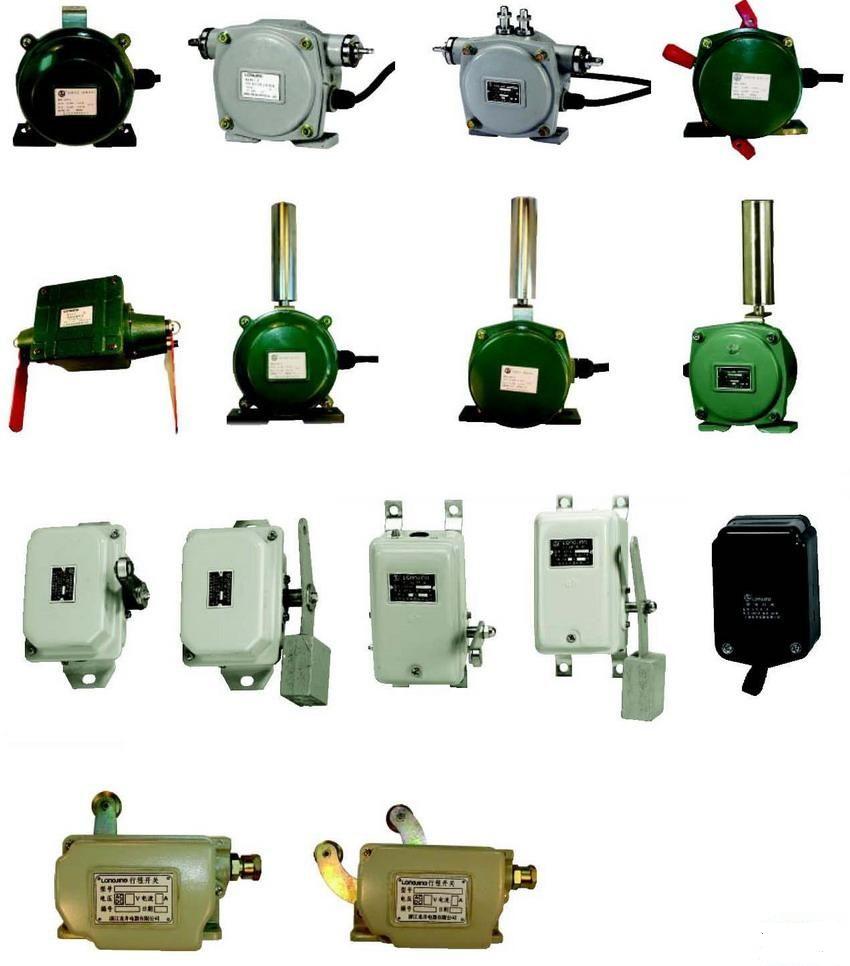

拉绳开关
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，FKLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。
适用范围：
拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等域的各种专门从事散料输送的输送设备。
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
