拉绳开关GYLS-I 供应
产品概述
拉绳开关GYLS-I是一款专为带式输送机设计的紧急停机保护装置，采用双向触动结构设计，可在胶带输送机沿线任意位置安装使用。该产品在发生紧急事故时，通过拉动钢丝绳触发停机信号，有效保护设备和人员安全。其铝合金铸造壳体兼具高强度与轻量化特性，表面经过防腐处理，适应工业环境中的粉尘、潮湿等恶劣条件。123
功能特点
本产品具备手动复位与自动复位两种工作模式。手动复位型通过自锁装置保持操作位置，需人工干预恢复初始状态；自动复位型则在解除拉力后自动归位。开关内置高性能微动开关和铜管传动结构，动作灵敏度高，响应时间仅2毫秒，防护等级达IP65以上，确保在震动、油污或温差变化环境下稳定运行。两侧拉绳臂可同时连接钢丝绳，形成双向应急触发机制。146
应用领域
广泛应用于钢铁、水泥、电力、港口等行业的散料输送系统，包括常规皮带机、斗式提升机、堆取料设备及轮船装卸系统。特别适合需要集中控制的自动化生产线，能通过开关量信号与控制系统联动，实现减员增效的目标。对输送机跑偏、堵料或机械故障等突发情况提供快速响应方案。3916
技术参数
工作电压兼容220V/380V交流电，负载电流≤5A，适应温度范围-20℃至+60℃。动作力为50±10N，机械寿命超过10万次操作。产品标配1.2米四芯电缆，提供常开常闭触点组合。建议安装间距30-50米，采用直径3-5mm覆塑钢丝绳连接，每3米设置支撑托环以保证触发可靠性。爬坡段输送机需缩短安装距离至25米以内。1525
安装与服务
采用螺栓固定于输送机纵梁两侧，出厂附详细安装示意图。提供覆塑钢丝绳、绳夹及托环等配套附件选配。产品通过严格的老化测试和工况模拟验证，维护时仅需检查拉杆位置、凸轮状态及接线紧固度即可。支持定制化服务以满足不同场景需求，如防爆型、耐高温型等特殊规格。71018
English Version
Product Overview
The GYLS-I pull-wire switch is an emergency stop protection device specifically designed for belt conveyors. Featuring a bidirectional triggering mechanism, it can be installed at any point along the conveyor line. During emergencies, pulling the connected wire rope activates the stop signal, safeguarding both equipment and personnel. Its die-cast aluminum housing combines high strength with lightweight properties, supplemented by anti-corrosion surface treatment for durability in harsh industrial conditions including dust and moisture. 2324
Key Features
Available in manual-reset and auto-reset variants: the manual type maintains position via a self-locking mechanism requiring manual intervention, while the auto type returns to default state upon tension release. Equipped with precision micro-switches and copper tube transmission, it achieves high sensitivity with 2ms response time. IP65-rated protection ensures reliable operation amid vibration, oil exposure, or temperature fluctuations. Dual rope arms enable bidirectional emergency activation. 4617
Applications
Widely adopted in bulk material handling systems across steel, cement, power, and port industries, including standard belt conveyors, bucket elevators, and ship-loading equipment. Particularly suitable for automated production lines requiring centralized control, it interfaces with control systems via switch signals to optimize operational efficiency. Provides rapid response for conveyor misalignment, material blockage, or mechanical failures. 91623
Specifications
Operates at 220V/380V AC with ≤5A load current, functioning within -20℃ to +60℃. Trigger force is 50±10N with >100,000 mechanical cycles. Includes 1.2m 4-core cable and configurable NO/NC contacts. Recommended installation spacing is 30-50m using 3-5mm plastic-coated wire ropes supported by guide rings every 3m. For inclined conveyors, reduce spacing to 25m. 51425
Installation & Support
Mounts via bolts on conveyor side beams, with detailed diagrams provided. Optional accessories include coated wire ropes and clamps. Rigorous aging tests and scenario simulations ensure reliability. Maintenance involves checking lever position, cam status, and terminal tightness. Customized solutions like explosion-proof or high-temperature models are available. 71826

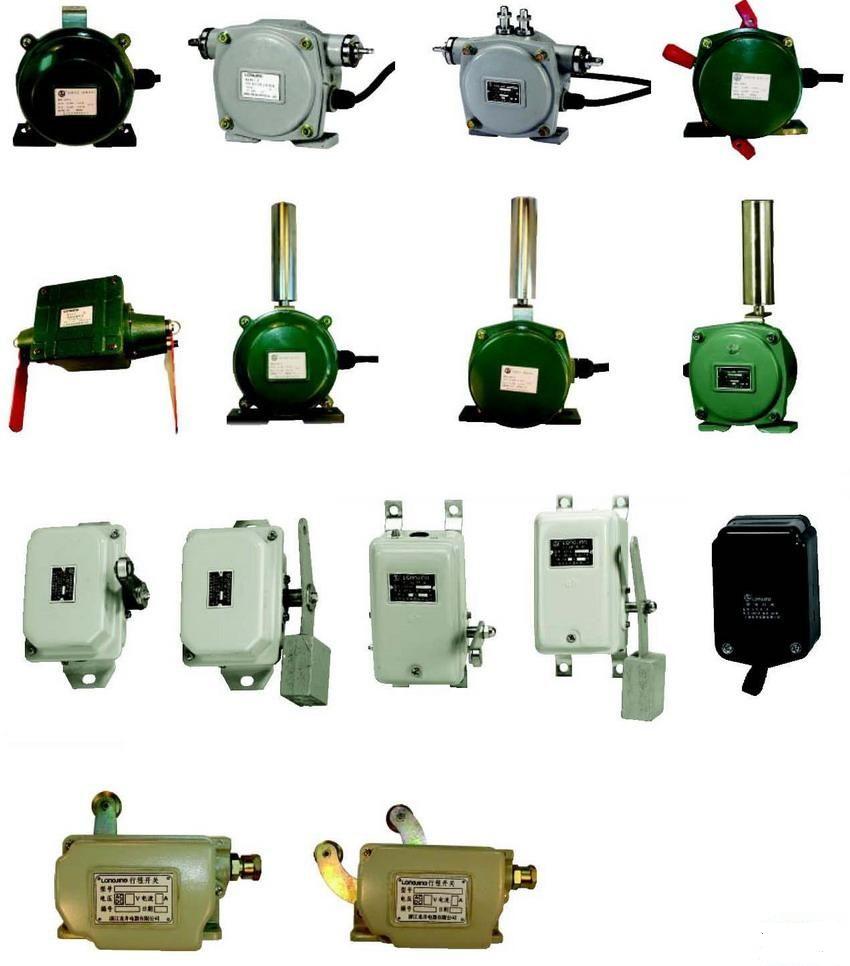

拉绳开关
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，FKLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。
适用范围：
拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等域的各种专门从事散料输送的输送设备。
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
|
