铂电阻元件WZPM—301 厂家
WZPM-301型固定式滚筒表面铂电阻产品介绍

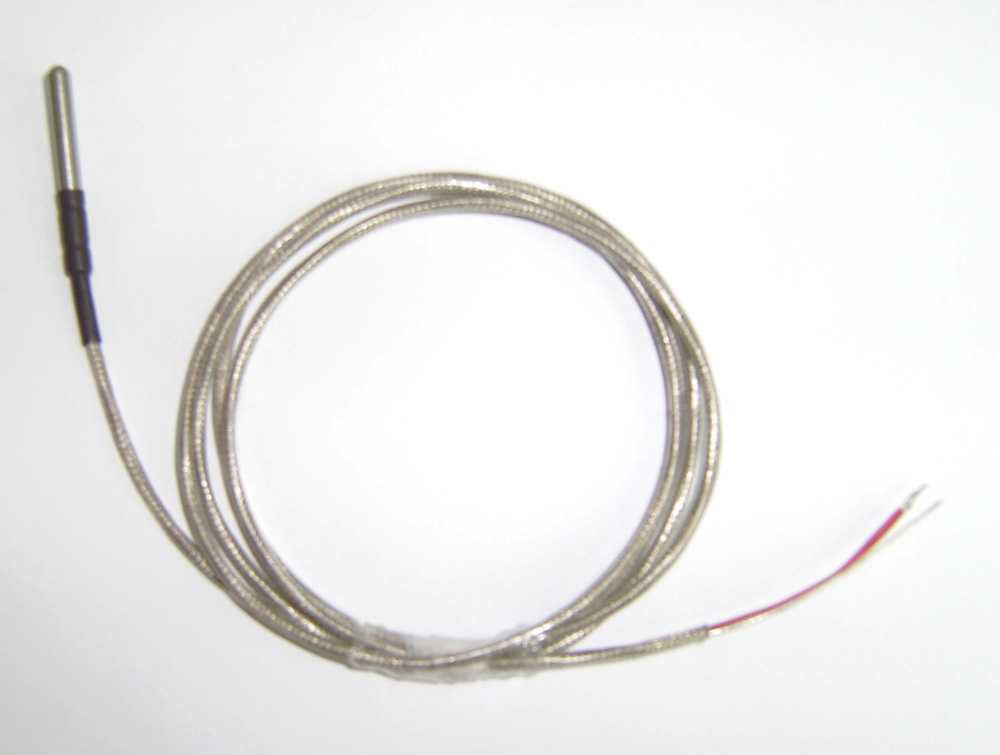

WZPM-301型固定式滚筒表面铂电阻是一种专为工业表面温度测量设计的精密传感器，适用于需要连续监测滚筒或机械表面温度的场合。该产品采用薄膜铂电阻元件，具有高精度、快速热响应和优异稳定性等特点。测温范围为-79℃至+200℃，分度号为Pt100，测量精度符合行业通用要求。探头采用不锈钢材质，结构设计便于直接固定于机械设备表面，通过导线连接显示仪表或控制系统，可实现温度的实时监控与调节。产品广泛应用于纺织、造纸、橡胶、塑料等行业的滚筒温度监测场景。1412
Fixed Type Roller Surface Platinum Resistance WZPM-301 Product Description
The WZPM-301 fixed type roller surface platinum resistance is a specialized temperature sensor designed for industrial surface measurement applications. Featuring thin-film platinum resistance elements, this product delivers accurate temperature monitoring with rapid thermal response and reliable performance. With a measurement range of -79℃ to +200℃ and Pt100 resistance characteristic, it provides consistent readings for continuous process control. The stainless steel probe is engineered for direct mounting on mechanical equipment surfaces, connecting via cables to display instruments or control systems for real-time temperature management. Its robust construction makes it particularly suitable for temperature monitoring of rollers in textile, papermaking, rubber and plastic manufacturing processes. The product s compact design ensures easy installation while maintaining measurement stability under industrial operating conditions. 5719
产品结构与功能特点
WZPM-301型产品属于WZPM系列表面热电阻的固定式型号，采用特殊设计的测温头结构，能紧密贴合被测表面。探头内置的薄膜铂电阻元件通过激光精密加工制成，确保了温度测量的灵敏度和重复性。产品绝缘性能优异，外壳与探头间绝缘电阻不低于100MΩ。热响应时间快，达到T0.515s的标准，能及时反映温度变化。安装方式灵活，用户可根据现场需求选择适合的固定方案，适用于不同直径的滚筒表面温度长期监测。配套使用的XMX型便携式数字显示仪操作简便，便于现场技术人员使用。61016
Structural Features and Functional Advantages
As part of the WZPM series surface thermometers, the WZPM-301 model features a fixed installation design with optimized contact structure for consistent surface temperature detection. The built-in thin-film platinum sensing element is manufactured using advanced deposition technology, ensuring measurement responsiveness and repeatability. The product demonstrates excellent electrical insulation performance with minimum 100MΩ resistance between housing and probe. Its fast thermal response time of T0.515 seconds enables prompt detection of temperature variations. The flexible mounting options accommodate different roller diameters and operating environments, making it ideal for long-term surface temperature monitoring. When paired with the compact XMX digital display, the system provides convenient on-site temperature reading and process control capabilities for maintenance personnel. 131520
铂电阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。
就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体，具有坚实，抗震，可绕，线径小，使用安装方便等优点。
系统组成
（1）热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
①热电阻和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。
（2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ1~φ8mm，小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
（3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
（4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影 电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。
|
