热套式双金属温度计WSS-513S 供应
产品概述
热套式双金属温度计WSS-513S是一种广泛应用于工业领域的现场温度检测仪表，专为测量中低温环境设计。该产品通过配合各式安装套管，能够适应不同压力等级要求，直接测量液体、蒸汽、气体介质及固体表面温度，测温范围覆盖-80℃至+500℃。其核心原理是利用两种不同金属片叠压组成的多层金属元件，在温度变化时产生差异性膨胀，带动指针旋转实现温度指示，具有无汞害、读数直观、结构坚固等特点。13
技术特性
WSS-513S采用1Cr18Ni9Ti不锈钢或哈氏C-276材质的保护管，耐腐蚀性能优异。表盘直径提供100mm和150mm两种规格，精度等级为1.5级，热响应时间不超过40秒。产品标配M20×1.5或NPT1/2螺纹连接尺寸，防护等级达IP55，适用于潮湿或粉尘环境。独特的热套式设计允许用户在不中断工艺流程的情况下更换机芯，显著提升设备维护效率。产品提供径向型、轴向型、万向型等多种结构形式，支持法兰或螺纹安装方式，插入长度可根据实际需求定制。26
应用场景
本产品适用于石油、化工、冶金、制药、供热等行业的管道及容器温度监测。在污水处理厂、热力管网、反应釜等场景中表现稳定，能够长期承受30MPa以内的压力环境。其弯管式结构设计使表头可多角度调节，便于在不同安装位置保持最佳观察视角。针对高温高压或有害气体环境，热套式结构可避免停机维护带来的生产损失，特别适合需要连续作业的工业现场。57
产品优势
WSS-513S采用一体化密封结构和双层橡胶圈设计，具备优异的防水防尘性能。铝制表壳经过黑色电泳处理，兼具美观性与耐用性。相比传统玻璃温度计，该产品抗震性能突出，指针显示不易受振动干扰，在移动设备或机械振动环境中仍能保持准确指示。万向型表头支持360°旋转定位，解决了复杂空间下的读数难题。产品出厂前均经过严格温度校准，确保长期工作稳定性。1115
英文介绍
The WSS-513S sheathed bimetallic thermometer is an industrial-grade temperature measuring device designed for field applications. It utilizes a spiral-wound bimetallic strip that rotates the pointer proportionally to temperature changes within -80℃ to +500℃ range. The stainless steel protective tube ensures reliable performance in corrosive media, while the IP55-rated enclosure withstands harsh environments.
Key features include 100/150mm dial diameter with 1.5% accuracy, ≤40s thermal response time, and multiple installation options (threaded/flange). The patented sheath design enables core replacement without process interruption, significantly reducing maintenance downtime. Available in radial, axial, and adjustable-angle configurations to accommodate diverse spatial requirements.
This thermometer is widely adopted in petrochemical plants, power stations, and manufacturing facilities for continuous temperature monitoring of pipelines, reactors, and heat exchange systems. The vibration-resistant construction and hermetically sealed movement ensure long-term stability even under mechanical stress conditions. Customizable insertion lengths (100-2000mm) and material options (1Cr18Ni9Ti/Hastelloy C-276) provide flexibility for specialized applications. 1322

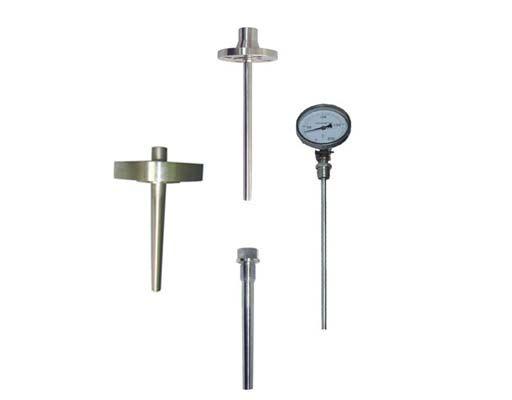

热套式双金属温度计
WSSX-403L，WSSX-483L，WSS-483L，WSS-413L，WSS-413L，WSS-503L，WSS-403L，WSSX-483S，WSSX-413S，WSS-483S，WSS-513S，WSS-413S，WSS-503S，WSS-403S，WSSX-486
应用
热套式双金属温度计可配合各式安装套管，满足不同压力等级要求。可以直接测量各种生产过程中的 -80-+500 ℃范围内液体、蒸汽和气体介质以及固体表面测温。
主要技术参数
标度盘公称直径：100
精度等级：1.0、1.5
连接尺寸：M20x1.5、NPT1/2
热响应时间：≤40s
防护等级：IP55
注：
可配各式安装套管，热安装套管形式详见热安装套管；
保护管其余材质根据协议订货；
打﹡表示公称压力根据法兰压力等级而订。
选型须知
型号
精度等级
测温范围
安装固定形式
热安装套管形式
插入长度
例A：万向型双金属温度计，测温范围0-400℃。热安装套管TH01F，插入长度300mm.即为：WSS-483TH01F 0-400℃ l=300mm.
|
