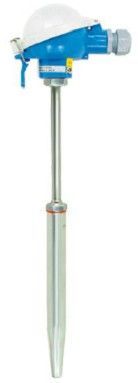

超临界电站用热电偶WREK-421
产品概述
超临界电站用热电偶WREK-421是专为现代超临界火力发电机组设计的精密测温装置，适用于主蒸汽温度高达610℃、工作压力达40Mpa的严苛工况。该产品基于塞贝克效应原理，通过两种不同导体材料在温差作用下产生的热电势实现温度测量，能够准确捕捉超临界机组运行中的温度变化，为电站安全高效运行提供可靠数据支持。其设计充分考虑了超临界技术的特殊性，采用优化结构提升耐高温高压性能，同时兼顾节能环保需求。26
核心技术与性能特点
WREK-421热电偶采用特殊合金保护管材料（如1Cr18Ni9Ti或GH3030），确保在高温高压环境下长期稳定工作。产品具有优异的机械强度和耐压性能，能承受≤40Mpa的工作压力，测温范围覆盖0-610℃的典型超临界工况。通过优化绝缘结构设计，常温绝缘电阻值满足≥100MΩ的严苛要求（测试条件：直流500V，温度15-35℃，湿度45%）。该产品采用模块化设计，支持50-150mm等多种置入长度定制，并可根据现场需求选择单支或双支测温结构。34
应用价值与适用场景
该产品主要应用于超临界发电机组的蒸汽管道、再热系统等关键部位的温度监测，通过实时精确的温度反馈助力机组提升热效率。其设计参考国际先进规范，采用间隙隔爆原理确保在潜在爆炸性环境中的使用安全。产品特别优化了热响应时间，能快速捕捉温度波动，配合显示仪表或DCS系统实现精准控温。对于需要长距离信号传输的场合，可配套温度变送器将信号转换为4-20mA标准输出，减少现场布线复杂度。15
结构设计与可靠性保障
WREK-421采用一体化坚固结构，保护管与接线盒之间采用强化密封设计，有效防止介质渗漏。产品经过特殊工艺处理，在高温环境下仍能保持稳定的热电特性，避免测量漂移。通过合理的热膨胀补偿设计，消除了温度骤变导致的机械应力影响。针对超临界机组的高流速介质环境，产品可选配加固型保护管结构，有效抵抗流体冲刷，延长使用寿命。安装方式支持法兰固定或螺纹连接，满足不同现场安装需求。78
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
