超临界电站用热电偶WREK-491

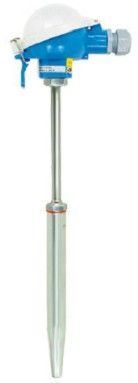

WREK-491铠装热电偶产品概述
WREK-491铠装热电偶是一种专为超临界电站设计的温度测量装置，采用镍铬-铜镍材质作为测温元件，适用于0-700℃范围内的液体、蒸汽及气体介质温度测量。该产品具有弯曲性能好、耐高温特性优异的特点，热响应时间快至毫秒级，能够快速捕捉温度变化。其结构采用1Cr18Ni9Ti不锈钢保护管与绝缘氧化镁材料经特殊工艺拉制而成，具备较高的机械强度和耐压性能，可长期稳定工作于电站高温高压环境。15
产品结构与工作原理
该热电偶由测量端（热端）和参比端（冷端）组成，当两端存在温差时会产生热电动势，通过显示仪表即可读取对应温度值。产品采用铠装结构设计，分为绝缘式和接壳式两种类型，核心部分由导体、绝缘层和金属套管三层复合构成，直径规格涵盖φ3-φ8mm，总长度和插入深度可根据实际需求定制。其热电动势大小仅与导体材质和温差相关，与电极尺寸无关，确保了测量的稳定性和可靠性。51019
超临界电站应用特点
针对超临界机组主蒸汽温度达610℃、压力40Mpa的特殊工况，WREK-491通过优化设计提升了在高温高压环境下的适应性。产品参考了国际先进的电站测温规范，采用可动卡套法兰或固定螺纹等安装方式，能灵活部署在锅炉、蒸汽管道等关键部位。特有的快速热响应特性（如φ4mm套管响应时间≤0.8秒）使其能及时反映机组运行状态变化，为电站安全控制提供实时温度数据支持。81425
性能参数与选型说明
该产品在20±15℃环境条件下，绝缘电阻值达到1000MΩ·m以上。根据不同工况需求，可提供多种套管直径选择（φ3-φ8mm），对应不同热响应时间：如φ5mm套管响应时间≤1.2秒。测温允许偏差为±2.5℃或±0.75%t（t为实测温度值）。选型时需明确安装方式（法兰/螺纹）、插入深度、总长度等参数，特殊尺寸可协商定制。产品通常与显示仪表、记录仪等配套使用，形成完整的温度监测系统。51018
超临界电站用热电偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，
当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1：热电偶的热电势是热电偶工作端的两端温[2]度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
|
