UHZ-58/S插入式液位计/UHZ58/S _华东仪表网|上海双旭电子有限公司

UHZ-58/S插入式液位计是一种利用浮力和磁力特性进行液位测量的仪表，由传感器和二次显示控制仪表组成。该产品具有性能稳定、结构简单、适应性强等特点，能够在各种恶劣环境下可靠工作，并且体积小巧便于安装。它适用于石油、化工、冶金、环保等多种工业领域的液位测量需求，能够实现对双介质液位的测量。传感器输出的液位信号可直接用于现场指示、远传显示、液位报警和自动控制等功能。1 2 4

技术参数与功能特点

该液位计的测量范围可达0-20000mm，工作压力范围0.6-6.4MPa，介质温度适应范围为-20℃至80℃。它采用5VDC电源供电，输出4-20mA线性电流信号，传感探杆精度≤±25mm，数字显示精度为0.5%FS±1字。产品具有多种显示方式可选，包括无现场显示的A型、LED数字显示的C型以及智能数字显示的D型。根据应用场景不同，可采用标准式或套筒式连接方式，浮子尺寸可按用户需求定制。1 9 14

工作原理与结构设计

UHZ-58/S插入式液位计基于浮力原理和磁耦合作用原理工作。当被测容器中的液位变化时，浮子随之升降，其内部磁钢通过磁耦合作用驱动指示器显示液位。产品采用隔离设计，测量部分与被测介质完全隔离，确保了使用的可靠性。主体结构采用不锈钢材质，对于腐蚀性介质可选用特殊材质。产品提供侧装和顶装两种安装方式，用户可根据实际工况选择合适的安装形式。13 19 22

产品应用与优势

该液位计广泛应用于敞口或密闭容器的液位控制和报警，特别适合石油化工系统中需要防冻、保温及加热场合的液位测量。对于地下储罐及侧面不宜开口的容器，该产品的顶装式设计尤为适合。相比传统液位计，UHZ-58/S具有指示清晰、不易损坏、不受温度剧变影响等优势。产品维护简单，使用成本低，能满足不同用户的多样化液位监测需求。3 13 30

可选配置与定制服务

用户可根据实际需要选择基本型、带报警器型或带变送器型等不同功能配置。对于特殊工况，可提供防霜型设计，通过真空层有效隔离冷热传导，防止结冰结霜。产品还支持远传功能，可将液位信号转换为标准电流信号输出，便于实现远程监测和控制。厂家可根据用户需求定制法兰标准、尺寸和材质等参数，以满足不同应用场景的特殊要求。15 27 30

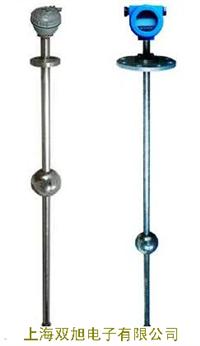

UHZ-58/S 插入式液位计

UHZ-58/S插入式液位计

主要技术参数

CRY 系列插入式液位计是一种新型的利用浮力和磁力特性测量液位的仪表 , 它是由传感器和二次显示控制仪表组成的。它具有性能稳定，结构简单、适应各种恶劣环境，体积小等特点，亦可实现对双介质介位的测量。传感器输出的液位电信号除现场指示外，直接可用于远传二次显示、液位报警、液位的自动控制等。

技术参数

◆测量范围： 0 ～ 20000 mm

◆工作压力： 0.6 ～ 6.4MPa

◆介质温度： -20 ～ 80 ℃

◆电源： 5VDC

◆输出： 4 ～ 20 mA 线性电流

◆精度 : 传感探杆≤± 25mm ／／数字显示精度： 0.5%FS ± 1 字

◆ A 型：两线制

◆ B 型 : 两线制

◆ C 、 D 型：三线制

◆变送器负载能力：≤ 500 欧姆

◆连接法兰：按用户需求设计制造

◆浮子尺寸：标准φ 90 ，φ 150 或按用户需求设计

◆浮子与传感器连接办法：（ 1 ）标准式（ 2 ）套筒式

A 型：两线制输出 4 ～ 20 mA 线性电流。现场无显示。

B 型 : 现场指针显示液位，两线制输出 4 ～ 20 mA 线性电流。

C 型：现场 LED 数字显示液位，三线制输出 4 ～ 20 mA 线性电流。

D 型：现场智能数字显示液位，分体表头，输出 4 ～ 20 mA 线性电流。
